Cửa gió khuếch tán tròn phù hợp với những không gian nào?
Th7
Cửa gió khuếch tán tròn phù hợp với những không gian nào?
Trong hệ thống HVAC, cửa gió không chỉ là chi tiết che đầu đường ống. Hình dạng, cấu tạo cánh và vị trí lắp cửa ảnh hưởng trực tiếp đến hướng thổi, tầm phân phối, mức độ hòa trộn không khí và cảm giác tiện nghi trong phòng.
Cửa gió khuếch tán tròn được lựa chọn nhiều trong các không gian cần phân phối khí đều quanh vị trí lắp, ưu tiên thiết kế mềm mại hoặc sử dụng hệ thống ống gió tròn để lộ. Dòng cửa này có thể tạo luồng khí tỏa theo phương ngang quanh chu vi, phù hợp với cả hệ lưu lượng không đổi và một số hệ VAV khi được lựa chọn đúng thông số.
Tuy nhiên, hình thức tròn đẹp mắt không đồng nghĩa với việc sản phẩm phù hợp cho mọi căn phòng. Kỹ sư vẫn cần kiểm tra lưu lượng, tầm thổi, chiều cao lắp đặt, mức ồn và vị trí người sử dụng trước khi quyết định.
1. Cửa gió khuếch tán tròn là gì?

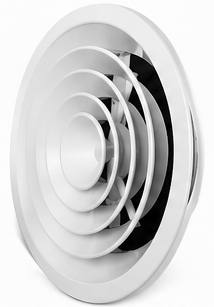

Cửa gió khuếch tán tròn là thiết bị đầu cuối có mặt và hệ cánh dạng tròn, thường được lắp trên trần, dưới đường ống tròn hoặc kết nối trực tiếp với hộp gió.
Không khí đi qua các khe giữa những vòng cánh đồng tâm, sau đó được phân tán ra xung quanh. Tùy cấu tạo, cửa có thể tạo:
luồng thổi ngang theo trần;
luồng thổi tỏa tròn;
luồng thổi xuống;
hướng thổi có thể điều chỉnh;
dòng xoáy có khả năng hòa trộn cao.
Các dòng diffuser tròn trên thị trường được phát triển theo nhiều kiểu như cánh côn đồng tâm, cánh điều chỉnh bằng vòng và cánh xoáy. Mỗi cấu tạo có đặc tính khác nhau về tầm thổi, tổn thất áp suất và độ ồn.
2. Vì sao cửa gió tròn có khả năng phân phối khí đều?
Các vòng cánh đồng tâm chia dòng khí thành những tia nhỏ và đưa không khí ra quanh chu vi cửa. Khi cửa được lắp sát trần và vận hành trong vùng lưu lượng phù hợp, tia khí có thể lan theo mặt trần trước khi giảm vận tốc và đi vào vùng có người.
Quá trình này giúp:
hạn chế khí lạnh thổi tập trung xuống một điểm;
tăng khả năng cuốn theo không khí trong phòng;
hỗ trợ cân bằng nhiệt độ;
phân phối khí theo nhiều hướng quanh cửa;
giảm cảm giác gió lùa khi thiết kế đúng.
Một số diffuser tròn được thiết kế đặc biệt cho hệ VAV và ứng dụng lắp trực tiếp dưới đường ống để lộ nhờ khả năng duy trì dạng thổi ngang tương đối tốt.
Hiệu quả thực tế vẫn phụ thuộc vào lưu lượng và chênh lệch nhiệt độ. Khi lưu lượng quá thấp, tầm thổi có thể giảm; khi lưu lượng quá cao, tiếng ồn và vận tốc trong vùng sử dụng có thể tăng.
3. Cửa gió khuếch tán tròn phù hợp với những không gian nào?

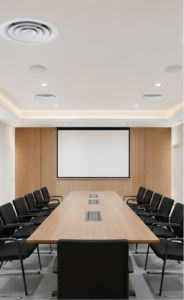

3.1. Văn phòng và phòng làm việc

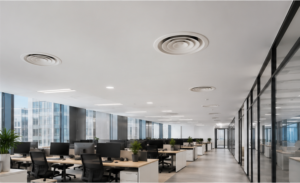

Cửa khuếch tán tròn phù hợp với văn phòng có mặt bằng mở, phòng làm việc nhóm hoặc khu vực cần cấp khí tương đối đồng đều quanh vị trí đặt cửa.
Sản phẩm phát huy hiệu quả khi:
cửa được bố trí gần trung tâm vùng phục vụ;
khoảng cách giữa các cửa tương đối đều;
phía dưới không có vách ngăn cao;
lưu lượng qua từng cửa được tính toán phù hợp;
không đặt trực tiếp trên vị trí ngồi cố định với vận tốc quá lớn.
Với kiến trúc sử dụng nhiều đường nét cong hoặc đèn tròn, hình thức cửa tròn cũng giúp tổng thể trần cân đối hơn.

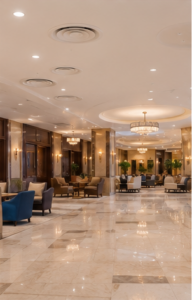

3.2. Khách sạn, sảnh và khu nghỉ dưỡng
Cửa gió tròn phù hợp với sảnh khách sạn, hành lang rộng, khu vực lễ tân, nhà hàng và các phòng chức năng có yêu cầu cao về thẩm mỹ.
Mặt cửa tròn tạo cảm giác mềm mại hơn so với cửa vuông, đặc biệt trong những không gian sử dụng:
trần cong;
trần thạch cao tạo hình;
đèn trang trí hình tròn;
đường nét kiến trúc uốn lượn;
bố cục nội thất không theo module vuông.
Đối với phòng ngủ, cửa cần được bố trí tránh thổi trực tiếp vào giường. Lưu lượng và mức ồn cũng cần được kiểm soát chặt hơn so với khu vực sảnh.
3.3. Nhà hàng, quán cà phê và showroom
Những không gian thương mại thường coi đường ống và thiết bị HVAC là một phần của thiết kế nội thất. Cửa khuếch tán tròn có thể kết hợp tốt với ống gió tròn xoắn hoặc ống tròn trơn để lộ.
Dòng cửa tạo luồng thổi tròn được đánh giá phù hợp với ứng dụng đường ống lộ nhờ khả năng hướng luồng khí lên phía trần rồi phân tán vào không gian.
Ứng dụng điển hình gồm:
nhà hàng trần mở;
quán cà phê phong cách công nghiệp;
showroom ô tô;
cửa hàng thời trang;
phòng gym;
studio;
không gian triển lãm.
Để đạt tính thẩm mỹ, màu sơn cửa cần đồng bộ với ống gió, kết cấu trần và hệ thống chiếu sáng.
3.4. Văn phòng và nhà xưởng sử dụng trần mở
Trong hệ trần mở, đường ống tròn thường được sử dụng vì hình thức gọn và khả năng phối hợp kiến trúc tốt. Cửa khuếch tán tròn có thể lắp:
- trực tiếp dưới ống chính;
- trên nhánh ống đứng xuống;
- ở cuối đoạn ống;
- kết hợp với cổ nối hoặc hộp phân phối.
Đây là lựa chọn phù hợp cho văn phòng công nghiệp, kho hàng, khu sản xuất nhẹ và phòng điều hành trong nhà máy.
Cần tính đến chiều cao từ cửa đến vùng làm việc. Nếu trần quá cao, cửa phải có tầm thổi đủ lớn hoặc sử dụng cấu tạo có khả năng hướng dòng xuống.

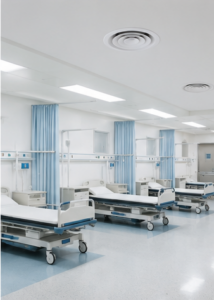

3.5. Bệnh viện và cơ sở y tế thông thường
Cửa gió tròn có thể dùng tại:
- sảnh bệnh viện;
- hành lang;
- phòng hành chính;
- khu vực chờ;
- phòng khám thông thường;
- khu dịch vụ.
Kaiyo cũng định hướng sản phẩm cho các công trình văn phòng, bệnh viện và khách sạn có yêu cầu thẩm mỹ.
Tuy nhiên, không nên mặc định cửa khuếch tán tròn thông thường phù hợp với phòng mổ, phòng cách ly hoặc phòng sạch. Những khu vực này có yêu cầu riêng về hướng dòng, vận tốc, lọc khí, áp suất và kiểm soát nhiễm khuẩn.
3.6. Trung tâm thương mại và khu vực công cộng
Tại trung tâm thương mại, cửa tròn phù hợp với những không gian có mặt bằng mở và trần trang trí, chẳng hạn:
- sảnh thông tầng;
- khu mua sắm;
- khu ăn uống;
- khu vui chơi;
- khu vực chờ;
- quầy dịch vụ.
Cửa có thể phân phối không khí quanh vị trí lắp mà không tạo cảm giác luồng thổi chỉ tập trung về một phía. Với không gian lớn, cần bố trí nhiều cửa và kiểm tra sự giao nhau giữa các luồng khí.
3.7. Hệ thống VAV
Một số loại cửa khuếch tán tròn có khả năng làm việc tốt trong hệ VAV vì vẫn duy trì dạng phân phối khí ngang khi lưu lượng thay đổi trong phạm vi thiết kế. Các cấu tạo cánh côn đồng tâm được phát triển riêng cho ứng dụng VAV, trong khi dạng cánh xoáy có khả năng cảm ứng và hòa trộn không khí mạnh hơn.
Dù vậy, kỹ sư cần kiểm tra hiệu suất tại cả:
- lưu lượng lớn nhất;
- lưu lượng tối thiểu;
- chế độ làm lạnh;
- chế độ sưởi nếu có;
- mức ồn cho phép.
Không nên lựa chọn chỉ dựa trên kích thước mặt cửa.
4. Những không gian cần cân nhắc trước khi sử dụng
Phòng có trần quá thấp
Nếu cửa đặt gần đầu người và lưu lượng lớn, luồng khí có thể gây cảm giác lạnh hoặc gió lùa. Cần giảm vận tốc, tăng số lượng cửa hoặc chọn kiểu phân phối khác.
Không gian dài và hẹp
Cửa khuếch tán tròn tỏa khí xung quanh nên không phải lúc nào cũng tối ưu cho hành lang rất dài. Cửa hai hướng, cửa slot hoặc cửa nan định hướng có thể kiểm soát luồng khí tốt hơn.
Vị trí sát tường hoặc góc phòng
Một phần luồng khí có thể thổi trực tiếp vào tường, gây lãng phí tầm thổi và tạo vệt bụi quanh bề mặt. Khi cửa không thể đặt cách tường đủ xa, nên cân nhắc loại cửa có hướng thổi điều chỉnh được.
Phòng sạch và khu vực kiểm soát nhiễm khuẩn
Những không gian này cần diffuser chuyên dụng, thường phải đáp ứng yêu cầu về phân phối khí một chiều, bộ lọc HEPA, khả năng vệ sinh và kiểm soát rò khí. Cửa khuếch tán tròn tiêu chuẩn không thay thế được thiết bị phòng sạch.
Hệ thống sưởi từ trần cao
Không khí nóng có xu hướng nổi lên. Nếu sử dụng cửa trần trong không gian cao, khí nóng có thể không xuống được vùng có người. Cần kiểm tra khả năng thổi đứng và tầm xuyên của sản phẩm. Hướng dẫn phân phối khí cũng lưu ý chế độ sưởi từ trần dễ xuất hiện phân tầng nhiệt nếu luồng cấp không đạt đến khu vực sử dụng.
5. Tiêu chí lựa chọn cửa gió khuếch tán tròn
Lưu lượng qua từng cửa
Lưu lượng là thông số đầu tiên cần xác định. Cửa quá nhỏ làm vận tốc, tổn thất và tiếng ồn tăng; cửa quá lớn có thể khiến tầm thổi giảm khi hệ thống chạy lưu lượng thấp.
Đường kính cổ
Cần phân biệt đường kính cổ kết nối và đường kính mặt ngoài. Kích thước cổ phải đồng bộ với ống tròn, hộp gió hoặc nhánh ống mềm.
Tầm thổi
Tầm thổi cần đủ để phủ vùng phục vụ nhưng không tạo vận tốc quá lớn tại vị trí người ngồi hoặc làm việc.
Chiều cao lắp đặt
Trần càng cao, cửa càng cần khả năng ném xa hoặc hướng dòng xuống. Trần thấp cần ưu tiên vận tốc thấp và phân phối khí ngang.
Độ ồn
Mức ồn chịu ảnh hưởng bởi lưu lượng, kích thước cổ, cấu tạo cánh, van OBD và tổn thất trên nhánh. Van OBD không nên bị khép quá sâu ngay phía sau cửa.
Vật liệu và bề mặt
Nhôm có ưu điểm nhẹ và chống ăn mòn tốt hơn trong môi trường ẩm. Thép thường được lựa chọn cho những điều kiện thông thường hoặc yêu cầu kết cấu riêng.
Màu sơn nên được thống nhất theo mã hoặc mẫu duyệt để đồng bộ với trần và đường ống.
6. Gia công cửa gió khuếch tán tròn tại Kaiyo Việt Nam
Kaiyo Việt Nam nhận gia công cửa gió khuếch tán tròn bằng nhôm định hình, sơn tĩnh điện và sản xuất theo đường kính của từng dự án. Sản phẩm có thể sử dụng làm cửa cấp, cửa hồi, kết hợp với van OBD tròn và đồng bộ với ống gió tròn trơn hoặc ống gió tròn xoắn.
Với các công trình văn phòng, khách sạn, nhà hàng, showroom hoặc trần mở, Kaiyo hỗ trợ lựa chọn kích thước cổ, màu sơn và phương án kết nối phù hợp với bố cục kiến trúc. Việc gia công đồng bộ cửa gió, van OBD và đường ống giúp hạn chế sai lệch kích thước, giảm công sửa chữa và bảo đảm hình thức hoàn thiện gọn đẹp.
Khách hàng chỉ cần gửi đường kính cổ, kích thước mặt, lưu lượng, số lượng, màu sơn và yêu cầu phụ kiện để được tư vấn và lập báo giá.
Kết luận
Cửa gió khuếch tán tròn phù hợp với văn phòng, khách sạn, nhà hàng, showroom, trung tâm thương mại, khu vực công cộng và các không gian sử dụng hệ thống ống gió tròn để lộ. Sản phẩm đặc biệt hiệu quả khi cần phân phối không khí quanh vị trí lắp và tạo hình thức kiến trúc mềm mại.
Để cửa hoạt động tốt, cần lựa chọn theo lưu lượng, đường kính cổ, tầm thổi, chiều cao trần và mức ồn, thay vì chỉ dựa trên hình thức hoặc kích thước mặt ngoài.
