Cửa gió khuếch tán vuông là gì? Cấu tạo và ứng dụng

Cửa gió là bộ phận cuối cùng đưa không khí từ hệ thống đường ống vào không gian sử dụng. Dù chiếm diện tích nhỏ so với AHU, quạt và mạng ống, thiết bị này ảnh hưởng trực tiếp đến mức độ đồng đều nhiệt độ, vận tốc gió trong vùng có người, tiếng ồn và cảm giác tiện nghi.

Trong các công trình văn phòng, trung tâm thương mại, khách sạn, trường học và nhà ở cao cấp, cửa gió khuếch tán vuông là lựa chọn phổ biến nhờ khả năng phân phối không khí theo nhiều hướng, dễ phối hợp với hệ trần và có hình thức gọn gàng.

Tuy nhiên, chọn cửa gió chỉ dựa vào kích thước 300 × 300 mm hoặc 600 × 600 mm là chưa đủ. Kỹ sư cần kiểm tra lưu lượng, kích thước cổ, tầm thổi, tổn thất áp suất, độ ồn, chiều cao trần, vị trí tường và chế độ hoạt động của hệ thống.

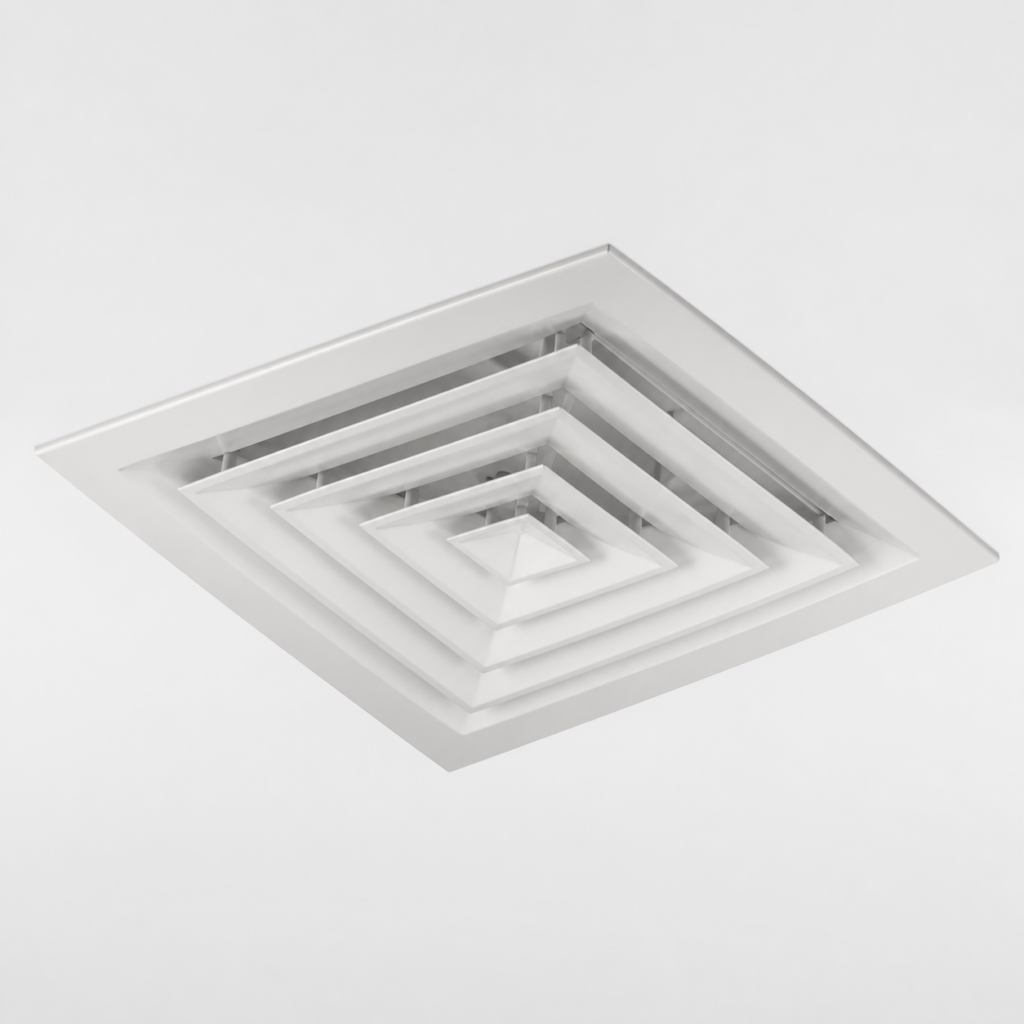

1. Cửa gió khuếch tán vuông là gì?

Cửa gió khuếch tán vuông, tiếng Anh thường gọi là square ceiling diffuser hoặc square air diffuser, là thiết bị phân phối không khí có mặt hình vuông, thường được lắp trên trần và sử dụng các nan định hướng để đưa gió cấp ra một hoặc nhiều phía.

ASHRAE định nghĩa diffuser là cửa phân phối không khí dạng tròn, vuông, chữ nhật hoặc tuyến tính, thường được bố trí trên trần, có các chi tiết hướng dòng để cấp khí theo nhiều hướng và thúc đẩy sự hòa trộn giữa khí cấp với không khí trong phòng.

Khác với một cửa gió nan thẳng chủ yếu tạo luồng khí có hướng tập trung, các nan đồng tâm của cửa khuếch tán vuông chia dòng khí thành nhiều tia và phân bố gió trên khu vực rộng hơn.

Cửa có thể được thiết kế theo các kiểu:

thổi một hướng;

thổi hai hướng liền kề;

thổi hai hướng đối diện;

thổi ba hướng;

thổi bốn hướng.

Các dòng diffuser vuông chuyên dụng hiện có cấu hình một, hai, ba hoặc bốn hướng, chế tạo bằng nhôm hoặc thép và sử dụng nhiều phương án lắp với trần.

Cửa gió khuếch tán vuông có phải cửa gió bốn hướng không?

Không phải mọi cửa khuếch tán vuông đều là loại bốn hướng.

Bốn hướng là cấu hình thông dụng khi cửa được đặt gần trung tâm phòng và cần phân phối không khí về cả bốn phía. Khi cửa nằm sát tường, ở góc phòng hoặc cạnh vách kính, lõi cửa có thể được bố trí lại thành một, hai hoặc ba hướng để tránh thổi khí vào khu vực không cần thiết.

Vì vậy, “cửa vuông” mô tả hình dạng mặt cửa, còn “một hướng, hai hướng, ba hướng hay bốn hướng” mô tả kiểu phân phối không khí.

2. Nguyên lý hoạt động của cửa gió khuếch tán vuông

Không khí từ đường ống đi vào hộp gió hoặc cổ cửa, sau đó di chuyển qua các khe được tạo bởi hệ nan đồng tâm.

Hình dạng và góc của nan làm dòng khí:

1. thay đổi hướng;
2. chia thành nhiều luồng nhỏ;
3. lan ra các phía trên mặt phẳng trần;
4. cuốn theo không khí trong phòng;
5. giảm dần vận tốc trước khi đi vào vùng có người.

Mục tiêu của quá trình này không chỉ là đưa khí lạnh hoặc khí nóng vào phòng mà còn tạo sự hòa trộn, giúp nhiệt độ và chất lượng không khí trong không gian đồng đều hơn.

Tài liệu kỹ thuật về phân phối khí cho biết luồng sơ cấp từ diffuser cuốn không khí trong phòng vào tia cấp. Chuyển động cảm ứng này hỗ trợ hòa trộn và duy trì điều kiện nhiệt độ đồng đều; hiệu quả thực tế phụ thuộc vào vận tốc xả, lưu lượng, tải nhiệt và chênh lệch nhiệt độ giữa khí cấp với phòng.

Hiệu ứng bám trần

Khi cửa được lắp sát trần và cấu tạo nan phù hợp, tia khí có xu hướng di chuyển ngang theo bề mặt trần trước khi giảm vận tốc và đi xuống vùng sử dụng.

Cơ chế này giúp:

kéo dài tầm thổi ngang;

hạn chế gió lạnh rơi trực tiếp xuống người;

tăng khả năng hòa trộn;

phân phối khí trên diện tích rộng hơn.

Nếu cửa treo quá xa trần, luồng ngang có thể mất hiệu ứng bám bề mặt, làm tầm thổi giảm và khí rơi xuống sớm. Hướng dẫn lựa chọn diffuser cũng lưu ý rằng khi thiết bị được lắp tách xa trần, tầm thổi ngang giảm đáng kể và luồng khí có xu hướng tràn xuống dưới.

Tầm thổi không phải khoảng cách gió dừng hoàn toàn

Tầm thổi – throw thường được xác định đến những vận tốc đầu cuối nhất định, chẳng hạn T50, T100 hoặc T150. Điều đó có nghĩa là khoảng cách từ cửa đến vị trí vận tốc tia khí giảm còn một giá trị quy ước, không phải vị trí không khí dừng chuyển động.

Khi chọn cửa, tầm thổi cần phù hợp với:

khoảng cách từ cửa đến tường;

nửa khoảng cách giữa hai cửa liền kề;

chiều cao trần;

vị trí vùng có người;

trạng thái lưu lượng lớn nhất và nhỏ nhất.

Hướng dẫn của Titus sử dụng chiều dài đặc trưng từ cửa đến tường hoặc đường trung tâm giữa hai cửa để kiểm tra tầm thổi và chỉ số ADPI. Với hệ VAV, việc kiểm tra cần thực hiện ở cả lưu lượng lớn nhất và lưu lượng nhỏ nhất khi phòng có người.

3. Cấu tạo cửa gió khuếch tán vuông

Một cụm cửa hoàn chỉnh có thể gồm mặt cửa, lõi khuếch tán, khung xương, cổ nối, hộp gió và van điều chỉnh lưu lượng.

3.1. Khung ngoài

Khung bao quanh mặt cửa và tạo vị trí liên kết với trần, khung xương hoặc hộp gió.

Khung cần đáp ứng các yêu cầu:

đủ vuông và phẳng;

không cong vênh;

góc ghép kín;

bề mặt sơn đồng đều;

không xuất hiện khe hở lớn với trần;

chịu được thao tác tháo lắp lõi.

Nhôm định hình thường được lựa chọn do khối lượng nhẹ, dễ tạo hình, chống ăn mòn tương đối tốt và thuận lợi cho sơn tĩnh điện. Kaiyo sử dụng cấu tạo nhôm định hình có gân tăng cứng, ke góc và nhiều lựa chọn màu sơn cho dòng cửa khuếch tán vuông.

3.2. Lõi và hệ nan khuếch tán

Lõi gồm nhiều khung nan vuông đồng tâm. Kích thước các lớp nan giảm dần về phía trung tâm, tạo thành những khe xả khí liên tục quanh chu vi.

Hệ nan thực hiện ba nhiệm vụ chính:

định hướng luồng khí;

phân chia không khí thành nhiều tia;

tạo hình thức thẩm mỹ cho mặt cửa.

Khoảng cách giữa các nan, góc nghiêng, độ sâu của lõi và diện tích thông thoáng ảnh hưởng trực tiếp đến lưu lượng, vận tốc, tầm thổi, tổn thất áp suất và tiếng ồn.

3.3. Khung xương chữ X

Khung xương thường chạy theo hai đường chéo của mặt cửa, tạo hình chữ X và liên kết các lớp nan đồng tâm với nhau.

Bộ phận này có vai trò:

giữ khoảng cách giữa các nan;

bảo đảm lõi không bị xô lệch;

tăng độ cứng;

tạo điểm gắn lò xo hoặc chi tiết tháo lắp;

duy trì hình học của các hướng thổi.

Kaiyo sử dụng khung xương chữ X và cơ cấu tháo lõi đối với các cấu hình phù hợp, giúp tiếp cận phía sau cửa khi vệ sinh hoặc điều chỉnh.

3.4. Cơ cấu tháo lắp lõi

Lõi có thể được cố định bằng:

lò xo;

chốt;

vít;

khóa xoay;

khung lồng hai lớp.

Cấu tạo tháo lắp giúp kỹ thuật viên tiếp cận:

van OBD;

hộp gió;

vít treo;

lớp bảo ôn;

bụi bẩn bên trong;

vị trí kết nối ống mềm.

Tuy nhiên, cơ cấu phải đủ chắc để lõi không rung hoặc rơi khi hệ thống hoạt động.

3.5. Cổ cửa gió

Cổ là phần kết nối mặt cửa với hộp gió hoặc đường ống. Cổ có thể có dạng:

vuông;

chữ nhật;

tròn thông qua đoạn chuyển;

cổ liền với hộp gió;

cổ tháo rời.

Cần phân biệt ba loại kích thước:

kích thước mặt: phần nhìn thấy sau khi hoàn thiện;

kích thước cổ: tiết diện kết nối với hộp hoặc ống;

kích thước lỗ chờ: kích thước kiến trúc cần chuẩn bị.

Nếu chỉ ghi “cửa 600 × 600” mà không xác định đó là kích thước mặt hay cổ, xưởng sản xuất và đội thi công có thể hiểu khác nhau.

3.6. Hộp gió – plenum box

Hộp gió được bố trí phía sau cửa để kết nối với ống mềm hoặc nhánh ống chính. Hộp giúp chuyển tiếp từ cổ tròn hoặc chữ nhật sang toàn bộ mặt cửa.

Một hộp gió phù hợp cần:

có đủ chiều sâu;

phân phối khí tương đối đều lên mặt cửa;

không bị móp;

có cổ nối đúng vị trí;

được bảo ôn khi dẫn khí lạnh;

có phương án treo độc lập khi cần.

Nếu cổ ống mềm đưa khí vào quá gần một phía mà hộp quá nông, không khí có thể phân bố không đều, gây lệch hướng thổi và tăng tiếng ồn.

3.7. Van OBD

OBD là van nhiều cánh chuyển động đối xứng, thường được lắp phía sau cửa để tinh chỉnh lưu lượng tại điểm cuối.

OBD không phải bộ phận bắt buộc trong mọi trường hợp. Khi đã có VCD tại đầu nhánh, OBD nên được dùng để hiệu chỉnh nhỏ, tránh khép quá sâu vì có thể làm tăng tổn thất và tiếng rít gần khu vực có người.

Kaiyo cung cấp cấu hình cửa khuếch tán kết hợp OBD theo yêu cầu.

3.8. Lớp hoàn thiện bề mặt

Bề mặt nhôm thường được xử lý và sơn tĩnh điện. Màu trắng được sử dụng phổ biến do dễ phối với trần, nhưng có thể lựa chọn trắng sữa, đen, màu cà phê hoặc màu khác theo thiết kế nội thất.

Màu sắc cần được thống nhất bằng mã màu hoặc mẫu duyệt, không nên chỉ ghi chung là “màu trắng” vì các tông trắng có thể khác nhau rõ rệt khi lắp trên cùng một trần.

4. Phân loại cửa gió khuếch tán vuông

4.1. Cửa thổi bốn hướng

Không khí được phân phối về bốn phía của mặt cửa.

Loại này phù hợp khi:

cửa nằm tương đối gần trung tâm phòng;

không có tường hoặc vật cản quá gần;

cần phục vụ một module không gian tương đối đều;

các cửa được bố trí theo lưới trên trần.

4.2. Cửa thổi ba hướng

Một phía được chặn hoặc thay đổi cấu tạo nan để không khí chủ yếu đi về ba hướng còn lại.

Ứng dụng thường gặp:

gần tường;

gần vách kính;

khu vực hành lang mở;

vị trí cần hạn chế luồng khí về một phía.

4.3. Cửa thổi hai hướng

Có thể là hai hướng đối diện hoặc hai hướng vuông góc.

Loại hai hướng đối diện phù hợp với hành lang hoặc không gian dài. Hai hướng vuông góc thường được dùng tại một số vị trí góc hoặc nơi có mặt bằng phân phối đặc biệt.

4.4. Cửa thổi một hướng

Toàn bộ phần lớn lưu lượng được định hướng về một phía.

Loại này phù hợp với vị trí sát tường hoặc khu vực cần đưa gió về vùng sử dụng cụ thể. Việc chọn một hướng cần kiểm tra tầm thổi và nguy cơ gió lùa do lưu lượng tập trung hơn.

Các cấu hình một, hai, ba và bốn hướng là phương án tiêu chuẩn của nhiều dòng diffuser vuông; một số thiết kế cho phép thay đổi cách bố trí lõi ngay cả sau khi lắp đặt.

4.5. Loại lõi cố định và lõi tháo lắp

Lõi cố định có cấu tạo đơn giản và chắc chắn nhưng khó tiếp cận phía sau.

Lõi tháo lắp thuận lợi hơn khi cần vệ sinh, điều chỉnh OBD hoặc kiểm tra hộp gió. Cần kiểm tra độ chắc của lò xo, chốt và vị trí treo an toàn.

4.6. Cửa mặt nhỏ và cửa module trần

Cửa có thể được sản xuất với kích thước mặt theo cổ gió hoặc theo module trần.

Loại mặt 600 × 600 mm thường được lựa chọn cho hệ trần thả có module tương ứng, giúp mặt cửa đồng bộ với lưới trần. Tuy nhiên, kích thước danh nghĩa của trần, kích thước thực tế của mặt cửa và kích thước cổ kết nối vẫn cần được ghi riêng. Kaiyo hiện sản xuất nhiều kích thước, trong đó 300 × 300, 450 × 450 và 600 × 600 mm là các quy cách thường được đặt hàng.

5. Ưu điểm của cửa gió khuếch tán vuông

Phân phối khí trên diện tích rộng

Hệ nan đồng tâm chia luồng khí về nhiều phía, phù hợp với phòng có mặt bằng tương đối mở.

Hỗ trợ hòa trộn không khí

Tia khí đi ngang theo trần cuốn theo không khí trong phòng, giúp giảm chênh lệch nhiệt độ cục bộ khi cửa được lựa chọn đúng.

Một số dòng diffuser hình côn vuông được thiết kế để tạo luồng ngang, tăng khả năng hòa trộn, cân bằng nhiệt độ và giảm vận tốc trước khi khí đi vào vùng sử dụng.

Hình thức cân đối

Mặt vuông phù hợp với nhiều hệ trần thạch cao, trần thả và bố cục đèn dạng module.

Có nhiều hướng thổi

Cùng một ngôn ngữ thiết kế mặt cửa có thể được bố trí thành một, hai, ba hoặc bốn hướng cho từng vị trí.

Dễ vệ sinh và bảo trì

Cấu hình lõi tháo lắp cho phép tiếp cận OBD và hộp gió mà không cần tháo toàn bộ khung.

Khối lượng tương đối nhẹ

Cửa nhôm có khối lượng thấp, thuận lợi cho vận chuyển và lắp đặt trên trần. Dù vậy, cửa và hộp gió vẫn cần được treo hoặc cố định đúng kỹ thuật, không nên để toàn bộ tải trọng lên tấm trần.

6. Hạn chế và những vấn đề thường gặp

Không phù hợp với mọi kiến trúc trần

Cửa vuông có thể không phù hợp với thiết kế nội thất sử dụng đường nét tuyến tính, trần cong hoặc yêu cầu thiết bị gần như ẩn hoàn toàn. Trong các trường hợp đó, cửa slot hoặc diffuser dạng khe có thể phù hợp hơn.

Dễ gây gió lùa nếu chọn sai lưu lượng

Cổ quá nhỏ hoặc lưu lượng quá lớn làm vận tốc xả tăng, khiến luồng khí mạnh và tiếng ồn cao.

Có nguy cơ rơi gió khi lưu lượng giảm

Trong hệ VAV, khi lưu lượng xuống thấp, tầm thổi giảm và tia khí có thể mất khả năng bám trần. Khí lạnh sau đó rơi xuống sớm, tạo cảm giác gió lùa.

Việc chọn diffuser cho hệ VAV cần kiểm tra cả lưu lượng cực đại và lưu lượng tối thiểu; chỉ kiểm tra điểm thiết kế lớn nhất chưa đủ để đánh giá tiện nghi.

Dễ bám bụi quanh trần

Bụi trong không khí có thể bị cuốn theo các dòng cảm ứng và bám quanh mép cửa, đặc biệt khi trần, bộ lọc hoặc mặt cửa không được vệ sinh định kỳ.

Không nên mặc định vệt đen quanh cửa luôn do khí cấp “bẩn”. Hiện tượng còn liên quan đến dòng cảm ứng, bụi trong phòng, khe hở trần và trạng thái lọc.

OBD có thể gây tiếng ồn

Nếu OBD bị khép quá sâu, vận tốc cục bộ và nhiễu động tăng ngay phía sau mặt cửa. Do thiết bị nằm gần người sử dụng, tiếng rít dễ được nhận thấy.

Hướng dẫn kỹ thuật cho thấy việc tăng tổn thất qua damper có thể làm mức ồn của đầu gió tăng đáng kể.

7. Ứng dụng của cửa gió khuếch tán vuông

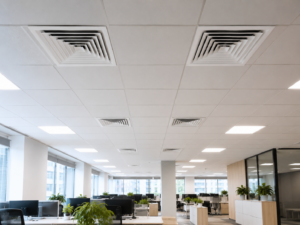

Văn phòng

Cửa được bố trí theo module trần để phân phối gió từ FCU, AHU hoặc hệ thống VAV đến từng khu vực làm việc.

Trung tâm thương mại và cửa hàng

Thiết kế mặt vuông dễ phối với trần, đèn và hệ thống sprinkler, đồng thời đáp ứng các khu vực có lưu lượng cấp tương đối lớn.

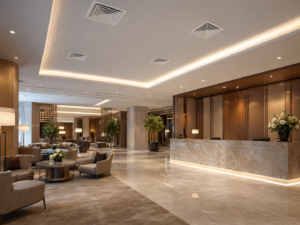

Khách sạn và căn hộ

Cửa có thể được dùng tại sảnh, hành lang, phòng sinh hoạt hoặc các khu vực yêu cầu hình thức gọn. Với phòng ngủ, cần ưu tiên mức ồn thấp và tránh đặt luồng thổi trực tiếp trên giường.

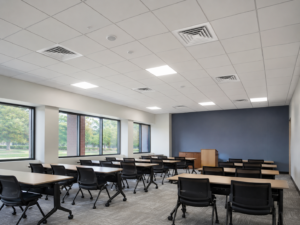

Trường học và phòng họp

Khả năng phân phối theo nhiều hướng phù hợp với các phòng có mật độ người tương đối đồng đều. Kỹ sư vẫn cần kiểm tra CO₂, lượng gió tươi và phân bố đầu cấp – đầu hồi, không chỉ tăng số lượng cửa.

Bệnh viện và cơ sở y tế

Cửa khuếch tán vuông có thể sử dụng tại hành lang, phòng hành chính và một số phòng chức năng thông thường. Các khu vực kiểm soát nhiễm khuẩn hoặc phòng mổ cần thiết bị phân phối khí và cấu hình luồng chuyên dụng, không nên tự động dùng cửa khuếch tán thông thường.

Nhà hàng và khu vực dịch vụ

Cửa phù hợp với khu ăn uống, sảnh và khu vực điều hòa. Đối với bếp hoặc nơi có nhiều dầu mỡ, cần chọn loại cửa và vật liệu dễ vệ sinh hơn.

Kaiyo định hướng cửa khuếch tán vuông chủ yếu cho chức năng cấp khí và các không gian yêu cầu tính thẩm mỹ; sản phẩm có thể phối hợp với nhiều loại trần giả và trần thạch cao.

8. Có nên dùng cửa khuếch tán vuông làm cửa hồi?

Có thể sử dụng trong một số trường hợp nhằm tạo hình thức đồng bộ giữa cửa cấp và cửa hồi. Tuy nhiên, cần hiểu rằng hệ nan khuếch tán được thiết kế chủ yếu để định hướng khí cấp.

Khi dùng làm cửa hồi, cần kiểm tra:

diện tích thông thoáng;

tổn thất áp suất;

độ ồn;

khả năng tháo vệ sinh;

vị trí lưới lọc;

lưu lượng hút;

khả năng nhận biết giữa cửa cấp và cửa hồi.

Đối với lưu lượng hồi lớn, cửa nan 45 độ, cửa sọt trứng hoặc cửa hồi có diện tích thông thoáng cao có thể là lựa chọn hiệu quả hơn.

9. Cách lựa chọn cửa gió khuếch tán vuông

9.1. Xác định lưu lượng của từng cửa

Lưu lượng phải được lấy từ tính toán tải, phân phối gió và bản vẽ HVAC.

Không nên chia đều tổng lưu lượng cho số cửa nếu các khu vực có tải nhiệt, khoảng cách hoặc chức năng khác nhau.

9.2. Chọn kích thước cổ

Kích thước cổ quyết định vận tốc tại đầu vào. Cổ quá nhỏ thường làm:

tăng tổn thất áp suất;

tăng tiếng ồn;

tăng vận tốc xả;

khó phân phối đều qua mặt cửa.

Cổ quá lớn có thể làm giảm vận tốc và tầm thổi, đặc biệt khi hệ thống hoạt động ở lưu lượng thấp.

9.3. Kiểm tra tầm thổi

Tầm thổi cần đủ để phủ đến tường hoặc vùng giữa hai cửa nhưng không quá dài đến mức các tia khí va chạm mạnh và tạo vận tốc cao trong vùng sử dụng.

Hướng dẫn lựa chọn diffuser khuyến nghị xác định chiều dài đặc trưng từ cửa đến tường hoặc đường trung tâm giữa hai cửa, sau đó chọn kích thước có T50 nằm trong vùng phù hợp và kiểm tra mức ồn.

9.4. Kiểm tra độ ồn NC

Mức NC phụ thuộc vào:

lưu lượng;

kích thước cổ;

cấu tạo cửa;

tổn thất áp suất;

OBD;

hộp gió;

độ hấp thụ âm của phòng.

Không nên đánh giá độ ồn bằng kích thước mặt cửa. Hai cửa cùng mặt 600 × 600 mm nhưng khác kích thước cổ có thể có hiệu suất rất khác.

Dữ liệu lựa chọn của nhà sản xuất thường trình bày đồng thời lưu lượng, áp suất, tầm thổi và NC để kỹ sư so sánh.

9.5. Chọn số hướng thổi

Bảng trên chỉ là nguyên tắc bố trí ban đầu. Lựa chọn cuối cùng phải dựa trên mặt bằng, lưu lượng và tầm thổi.

9.6. Kiểm tra chiều cao trần

Trần thấp cần kiểm soát vận tốc và tránh tầm thổi quá mạnh. Trần cao có thể cần lưu lượng lớn hơn, kiểu diffuser có khả năng ném xa hoặc cấu hình thổi xuống phù hợp.

9.7. Xem xét chế độ sưởi và làm lạnh

Không khí lạnh có xu hướng đi xuống, trong khi không khí nóng có xu hướng nổi lên. Một cửa tạo luồng ngang tốt cho làm lạnh chưa chắc đưa được khí nóng xuống vùng có người khi lắp trên trần cao.

Với hệ thống vừa làm lạnh vừa sưởi, cần kiểm tra dữ liệu của diffuser cho cả hai chế độ hoặc dùng loại có hướng thổi điều chỉnh được.

9.8. Chọn hộp gió phù hợp

Hộp không nên quá nông hoặc có cổ vào bố trí bất lợi. Cần kiểm tra:

kích thước hộp;

vị trí cổ;

đường kính ống mềm;

lớp bảo ôn;

thanh treo;

không gian trần;

khả năng tiếp cận OBD.

9.9. Kiểm tra vật liệu và màu sơn

Ngoài nhôm sơn tĩnh điện, một số dự án có thể yêu cầu thép, inox hoặc lớp hoàn thiện riêng. Mẫu màu nên được duyệt dưới ánh sáng thực tế của công trình.

11. Hướng dẫn lắp đặt cửa gió khuếch tán vuông

Kiểm tra kích thước trước khi mở lỗ trần

Đối chiếu kích thước mặt, cổ, hộp gió và lỗ chờ. Không nên dùng kích thước danh nghĩa để cắt trần khi chưa có bản vẽ chi tiết.

Treo hộp gió độc lập

Hộp lớn hoặc có bảo ôn không nên đặt toàn bộ tải trọng lên cửa và tấm trần.

Giữ mặt cửa phẳng

Khung cong hoặc bị ép lệch làm xuất hiện khe sáng, mất thẩm mỹ và có thể khiến lõi khó tháo.

Không để ống mềm bị gập

Ống mềm cần có bán kính uốn phù hợp, không bị kéo quá dài hoặc bóp méo. Tổn thất lớn trên ống mềm có thể làm cửa thiếu gió dù kích thước được chọn đúng.

Bảo ôn kín hộp gió

Với khí lạnh, hộp và cổ nối cần được bảo ôn, xử lý lớp cản ẩm liên tục để hạn chế đọng sương.

Chừa khả năng tiếp cận OBD

Không để vít, dây treo hoặc lớp bảo ôn cản trở việc tháo lõi và điều chỉnh van.

Cân bằng bằng thiết bị đo

Sau khi hệ thống vận hành, lưu lượng tại cửa cần được đo bằng chụp đo hoặc thiết bị phù hợp. Không nên căn chỉnh chỉ bằng cảm giác tay.

12. Những lỗi thường gặp

Đặt cửa chỉ bằng kích thước mặt

Kích thước mặt không phản ánh đầy đủ lưu lượng, tầm thổi và độ ồn. Cần chốt thêm kích thước cổ và bảng hiệu suất.

Chọn bốn hướng cho vị trí sát tường

Một phần không khí sẽ thổi trực tiếp vào tường, làm bẩn bề mặt và giảm hiệu quả phân phối.

Lắp cửa ngay trên vị trí ngồi cố định

Nếu luồng khí mất bám trần hoặc lưu lượng cao, người sử dụng dễ cảm thấy lạnh và gió lùa.

Dùng OBD để xử lý toàn bộ lưu lượng dư

OBD khép sâu làm tăng tiếng ồn tại miệng gió. Việc cân bằng chính nên được thực hiện bằng VCD tại nhánh khi có thể.

Không kiểm tra độ cao của hộp gió

Hộp và cổ ống có thể xung đột với dầm, máng cáp, ống chữa cháy hoặc kết cấu trần.

Không duyệt mẫu màu

Cửa trắng sữa và trần trắng lạnh có thể tạo chênh lệch màu rõ rệt sau khi lắp.

Không vệ sinh trước khi bàn giao

Bụi nhôm, mạt cắt, bao bì hoặc bụi công trường bên trong hộp có thể bị thổi vào phòng khi khởi động.

14. Sản xuất cửa gió khuếch tán vuông tại Kaiyo Việt Nam

Kaiyo Việt Nam nhận gia công cửa gió khuếch tán vuông theo kích thước và yêu cầu thực tế của từng công trình. Sản phẩm được sản xuất từ nhôm định hình, sơn tĩnh điện bền màu, bề mặt hoàn thiện gọn đẹp, phù hợp với trần thạch cao, trần thả, văn phòng, khách sạn, trung tâm thương mại và nhiều không gian điều hòa khác.

Khách hàng có thể lựa chọn cửa thổi một, hai, ba hoặc bốn hướng, lõi cố định hoặc tháo lắp, đồng thời kết hợp hộp gió, cổ nối và van OBD. Kaiyo hỗ trợ gia công đồng bộ theo bản vẽ HVAC, giúp cửa gió khớp với lỗ chờ, hộp gió và hệ thống đường ống, hạn chế phát sinh khi lắp đặt.

Để nhận tư vấn và báo giá, khách hàng chỉ cần gửi kích thước mặt, kích thước cổ, số lượng, hướng thổi và yêu cầu màu sơn.

Khi lựa chọn và bố trí cửa gió, bạn nên xem thêm tổng quan về cửa gió HVAC, không gian phù hợp với cửa gió khuếch tán tròn, cách chọn kích thước cửa gió và cách khắc phục lỗi lắp cửa gió. Đây là các nội dung bổ trợ để kiểm tra kích thước, phạm vi ứng dụng, chất lượng lắp đặt và yêu cầu bảo trì. Bạn cũng có thể xem thêm kinh nghiệm chọn cửa gió khuếch tán vuông trên website Gia Công Ống Gió Kaiyo.
