Chân rẽ ống gió là gì? Khi nào nên dùng cổ trích hoặc gót giày?

Chân rẽ ống gió là phụ kiện dùng để lấy một nhánh khí từ đường ống chính và dẫn không khí đến khu vực hoặc thiết bị khác. Phụ kiện này thường được lắp trên mặt bên, mặt trên hoặc mặt dưới của tuyến ống vuông và tròn.

Trong thi công HVAC, chân rẽ có thể được gọi bằng nhiều tên như cổ trích, cổ rẽ nhánh hoặc gót giày. Tuy nhiên, hình dạng và đặc điểm dòng khí của từng loại không hoàn toàn giống nhau.

Lựa chọn đúng giúp nhánh nhận đủ lưu lượng, hạn chế tiếng ồn và tránh phải sửa đầu nối tại công trường.

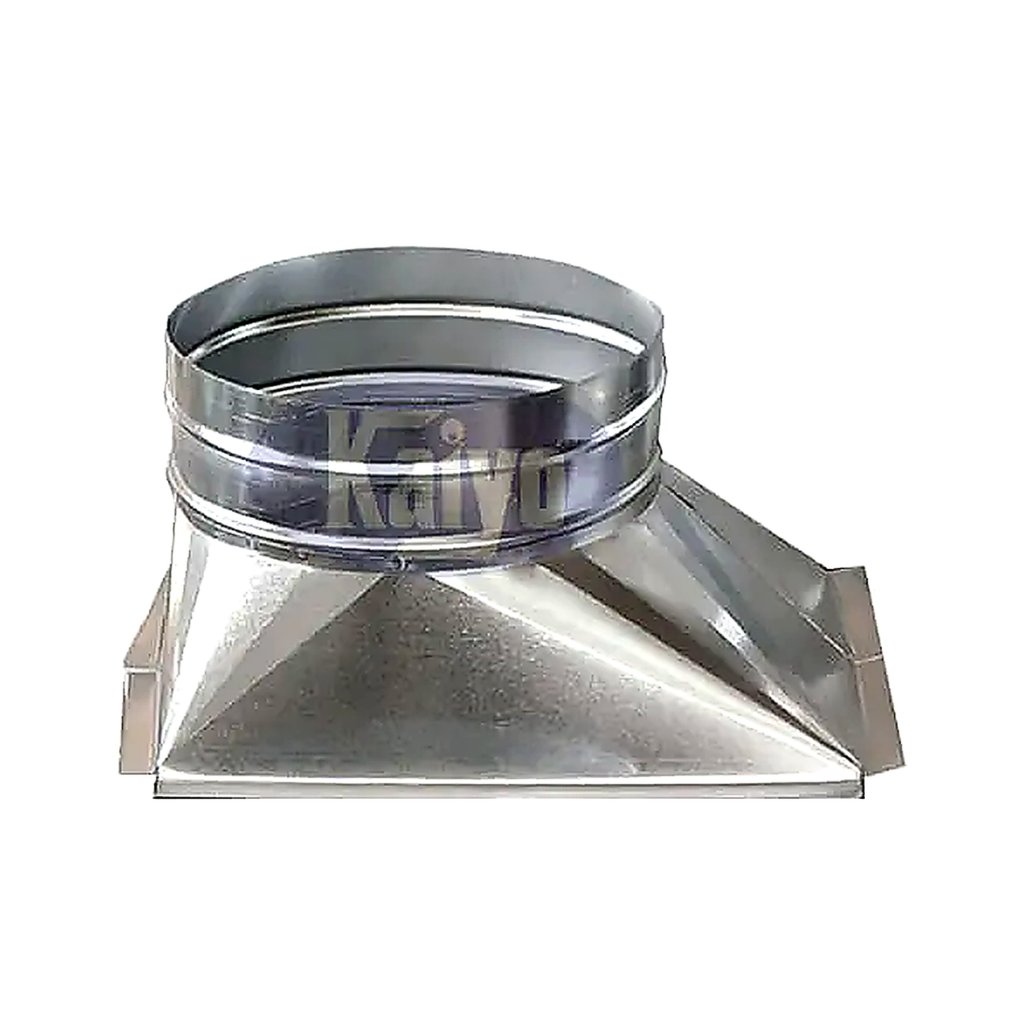

Chân rẽ ống gió là gì?

Chân rẽ là chi tiết trung gian giữa tuyến ống chính và một nhánh nhỏ hơn. Một đầu phụ kiện liên kết với thành ống chính, đầu còn lại kết nối với ống vuông, ống tròn, ống mềm, hộp gió hoặc van gió.

Phụ kiện được sử dụng để:

lấy nhánh cấp gió từ tuyến chính;

thu khí từ một nhánh về đường hồi;

kết nối ống chính với ống tròn hoặc ống mềm;

dẫn khí đến hộp gió và cửa gió;

tạo nhánh hút cục bộ;

thay thế một cụm chạc ba khi không gian hạn chế.

Khác với chạc ba, chân rẽ thường được lắp trực tiếp trên bề mặt của một đoạn ống chính thay vì tạo thành một phụ kiện chia ba hoàn chỉnh.

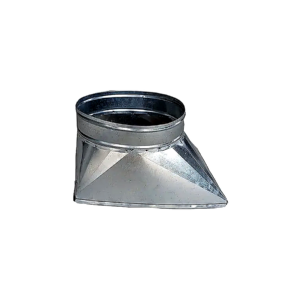

Cổ trích ống gió là gì?

Cổ trích ống gió là dạng đầu lấy nhánh có cấu tạo tương đối đơn giản. Phụ kiện thường gồm một đoạn cổ vuông hoặc tròn được gắn trực tiếp lên thành ống chính.

Cổ trích có thể sử dụng để kết nối:

ống chính với nhánh tròn;

ống chính với ống mềm;

đường cấp gió với hộp gió;

đường hút với miệng hút nhỏ;

tuyến vuông với van hoặc ống nhánh.

Sản phẩm phù hợp với nhánh có lưu lượng vừa hoặc nhỏ, không gian chật và vị trí không yêu cầu đoạn chuyển hướng phức tạp.

Gót giày ống gió là gì?

Gót giày ống gió là dạng phụ kiện trích nhánh có phần chuyển tiếp mở rộng và hình dáng tương tự chiếc giày. Phần tiếp giáp với tuyến chính thường lớn hơn cổ nhánh, sau đó thu dần về kích thước đầu nối.

Cấu tạo này giúp thu nhận dòng khí trên một vùng rộng hơn so với cổ trích đơn giản. Gót giày thường được xem xét khi nhánh cần lưu lượng lớn hoặc cần dòng khí đi vào nhánh êm hơn.

Tên gọi và hình dạng chi tiết có thể khác nhau giữa các đơn vị gia công. Vì vậy, bản vẽ cần thể hiện kích thước miệng lấy gió, cổ ra, chiều dài và hướng lắp thay vì chỉ ghi chữ “gót giày”.

Cổ trích và gót giày khác nhau như thế nào?

Khác nhau về hình dạng

Cổ trích thường có dạng cổ vuông hoặc tròn gắn trực tiếp lên bề mặt ống chính. Tiết diện tại vị trí lấy nhánh gần tương đương kích thước cổ ra.

Gót giày có phần miệng tiếp nhận rộng hơn và thu dần về cổ nhánh. Hình dạng chuyển tiếp vì vậy phức tạp hơn.

Khác nhau về đặc điểm dòng khí

Cổ trích lấy khí qua một vùng tương đối nhỏ trên thành ống. Nếu nhánh cần lưu lượng lớn hoặc bố trí không thuận theo dòng khí, khu vực này có thể phát sinh nhiễu dòng.

Gót giày có phần mở rộng giúp dòng khí chuyển từ tuyến chính vào nhánh theo vùng tiếp nhận lớn hơn. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc kích thước, hướng lắp, vận tốc và vị trí trên tuyến.

Khác nhau về không gian lắp đặt

Cổ trích gọn, dễ bố trí ở khu vực trần chật hoặc giữa nhiều tuyến MEP. Phụ kiện cũng đơn giản hơn khi gia công và lắp đặt.

Gót giày cần nhiều không gian hơn do có phần chuyển tiếp dài. Trước khi sử dụng phải kiểm tra dầm, trần, máng cáp và khoảng thao tác.

Khác nhau về chi phí gia công

Cổ trích có cấu tạo đơn giản, ít tấm ghép và ít công đoạn hơn. Chi phí thường thuận lợi khi dự án có nhiều nhánh nhỏ giống nhau.

Gót giày sử dụng nhiều vật liệu và có hình dạng phức tạp hơn. Đơn giá còn phụ thuộc kích thước, độ lệch, vật liệu, bích và yêu cầu tăng cứng.

Bảng so sánh cổ trích và gót giày

Tiêu chí	Cổ trích	Gót giày
Cấu tạo	Cổ nhánh gắn trực tiếp	Có phần mở rộng và chuyển tiếp
Không gian	Gọn, dễ bố trí	Cần nhiều chiều dài hơn
Lưu lượng phù hợp	Nhánh nhỏ và vừa	Thường xem xét cho nhánh lớn hơn
Đặc điểm dòng khí	Chuyển hướng trực tiếp	Chuyển tiếp tương đối êm hơn
Gia công	Đơn giản	Phức tạp hơn
Ứng dụng	Ống mềm, hộp gió, nhánh nhỏ	Nhánh cấp hoặc hồi có lưu lượng đáng kể
Chi phí	Thường thấp hơn	Thường cao hơn

Khi nào nên dùng cổ trích ống gió?

Nhánh có lưu lượng nhỏ

Cổ trích phù hợp với các nhánh cấp gió cuối tuyến, nhánh nối hộp gió hoặc đường ống mềm đến cửa gió.

Kích thước cổ vẫn phải được lựa chọn theo lưu lượng. Không nên làm cổ quá nhỏ chỉ để tiết kiệm diện tích hoặc vật liệu.

Không gian trần hạn chế

Cấu tạo gọn giúp cổ trích dễ lắp giữa máng cáp, ống nước và các hệ thống kỹ thuật khác.

Tuy nhiên, không nên đặt nhánh tại vị trí bị che khuất hoàn toàn hoặc không còn khoảng để lắp van và bảo trì.

Kết nối với ống tròn hoặc ống mềm

Chân rẽ dạng cổ tròn thường được dùng để lấy nhánh từ ống vuông và kết nối với ống tròn, ống mềm cách nhiệt hoặc hộp gió.

Cần xác định rõ đường kính, kiểu lồng và chiều dài cổ kết nối.

Dự án có nhiều nhánh giống nhau

Cổ trích thuận lợi cho các công trình văn phòng, khách sạn hoặc trung tâm thương mại có nhiều cửa gió cùng kích thước.

Việc tiêu chuẩn hóa kích thước giúp xưởng gia công nhanh và giảm nhầm lẫn khi lắp đặt.

Khi nào nên dùng gót giày ống gió?

Nhánh cần lưu lượng lớn

Gót giày thường được xem xét khi lượng khí đi vào nhánh lớn hơn khả năng phù hợp của một cổ trích nhỏ.

Phần miệng mở rộng giúp lấy khí từ vùng lớn hơn trên tuyến chính. Kích thước vẫn phải được xác định theo tính toán hoặc bản vẽ thiết kế.

Nhánh nằm gần đầu tuyến hoặc gần quạt

Tại khu vực dòng khí có vận tốc cao hoặc chưa ổn định, phụ kiện chuyển tiếp phù hợp có thể giúp hạn chế việc đổi hướng quá đột ngột.

Không nên tự động dùng gót giày sát miệng quạt nếu chưa đánh giá hướng dòng và khoảng cách cần thiết.

Cần chuyển hướng khí vào nhánh êm hơn

Gót giày phù hợp khi nhánh có kích thước đáng kể và cần một đoạn chuyển tiếp thay vì gắn cổ vuông trực tiếp lên thành ống.

Đây là lựa chọn thường gặp tại tuyến cấp gió chính, đường hồi hoặc các nhánh phân phối lớn.

Có đủ không gian lắp đặt

Gót giày cần chiều dài và khoảng trống lớn hơn cổ trích. Shop drawing phải kiểm tra cả phần thân chuyển tiếp và khoảng cách với kết cấu.

Nếu không gian quá chật, có thể cần điều chỉnh vị trí nhánh hoặc lựa chọn phụ kiện khác.

Chân rẽ vuông và chân rẽ tròn

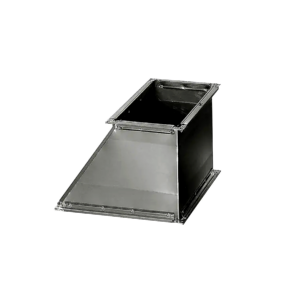

Chân rẽ vuông

Chân rẽ vuông có đầu nhánh hình vuông hoặc chữ nhật. Loại này phù hợp khi kết nối với ống vuông, van gió vuông hoặc hộp gió có cổ chữ nhật.

Kích thước được thể hiện theo chiều rộng × chiều cao. Bản vẽ phải ghi rõ hướng đặt để tránh đảo hai kích thước.

Chân rẽ tròn

Chân rẽ tròn có đầu nhánh hình tròn, thường dùng để nối với ống tròn xoắn, ống mềm hoặc cổ hộp gió.

Khi đặt hàng cần xác định đường kính, kiểu đầu lồng, chiều dài cổ và phương pháp cố định.

Hướng lắp chân rẽ có quan trọng không?

Hướng lắp ảnh hưởng trực tiếp đến khả năng lấy khí và không gian thi công. Phụ kiện có thể được bố trí trên mặt bên, mặt trên hoặc mặt dưới của tuyến chính.

Cần kiểm tra:

chiều dòng khí trong ống chính;

hướng nhánh trên bản vẽ;

vị trí dầm và trần;

hướng tay gạt của van;

khoảng tháo lắp hộp gió;

khả năng treo đỡ nhánh;

vị trí đường mí và tăng cứng.

Không nên xoay phụ kiện tùy ý tại công trường vì có thể làm sai cao độ hoặc khiến van không còn khoảng vận hành.

Có nên lắp van gió sau chân rẽ?

Van VCD thường được bố trí trên nhánh để cân chỉnh lưu lượng. Vị trí cụ thể cần bảo đảm có đủ khoảng thao tác và không bị che sau khi đóng trần.

Không nên đặt van tại vị trí quá khó tiếp cận. Nếu nhánh sử dụng ống mềm, van nên được liên kết với đoạn ống hoặc hộp cứng thay vì để toàn bộ tải tác động lên ống mềm.

Những lỗi thường gặp khi gia công chân rẽ ống gió

Miệng lấy gió quá nhỏ

Miệng nhỏ có thể làm vận tốc cục bộ tăng và nhánh khó nhận đủ lưu lượng. Kích thước phải được lựa chọn theo nhiệm vụ của nhánh.

Cổ nhô quá sâu vào lòng ống

Phần cổ nhô vào bên trong có thể cản dòng khí, tạo tiếng ồn và tích tụ bụi.

Mép trong cần được xử lý gọn, không để cạnh sắc hoặc vít thừa.

Không làm kín chu vi chân rẽ

Vị trí cắt mở trên thân ống là khu vực dễ rò khí. Đường ghép phải được liên kết và làm kín phù hợp trước khi bảo ôn.

Không ghi rõ vị trí trên đoạn ống

Chỉ cung cấp kích thước cổ nhưng không ghi khoảng cách đến đầu ống có thể khiến chân rẽ bị đặt sai vị trí.

Bản vẽ nên thể hiện khoảng cách theo ít nhất hai phương.

Lắp ngược hướng gót giày

Phụ kiện có thể đúng kích thước nhưng sai chiều chuyển tiếp. Cần đánh dấu hướng dòng khí và mặt quan sát trên bản vẽ.

Thiếu tăng cứng quanh lỗ mở

Lỗ lấy nhánh lớn làm giảm độ cứng của mặt ống chính. Với kích thước lớn hoặc áp suất đáng kể, khu vực này có thể cần gia cường phù hợp.

Cách chọn chân rẽ ống gió

Khi lựa chọn chân rẽ ống gió, cần xác định:

Lưu lượng của nhánh.
Kích thước ống chính.
Kích thước cổ nhánh.
Cổ trích hay gót giày.
Đầu nhánh vuông hay tròn.
Hướng dòng khí.
Vị trí trên mặt ống.
Chiều dài cổ nối.
Kiểu bích hoặc đầu lồng.
Vật liệu và chiều dày.
Yêu cầu tăng cứng.
Vị trí van cân bằng.

Không nên lựa chọn phụ kiện chỉ dựa trên hình ảnh mẫu. Kích thước thực tế phải phù hợp với tuyến ống và thiết bị kết nối.

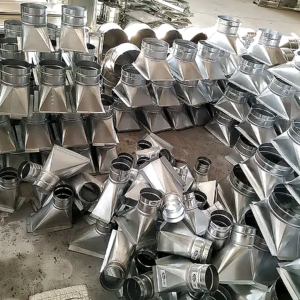

Gia công chân rẽ và phụ kiện ống gió tại Kaiyo Việt Nam

Kaiyo Việt Nam nhận gia công chân rẽ ống gió và các phụ kiện vuông, tròn theo bản vẽ dự án.

Sản phẩm có thể được chế tạo đồng bộ với ống gió, cút, côn, chạc, hộp gió, van gió và cửa gió. Kích thước, vật liệu, kiểu bích và vị trí lắp được xác định theo shop drawing.

Kết luận

Chân rẽ ống gió dùng để lấy một nhánh khí từ tuyến chính. Cổ trích có cấu tạo gọn, phù hợp với nhánh nhỏ và không gian hạn chế; gót giày có phần chuyển tiếp mở rộng, thường được xem xét cho nhánh cần lưu lượng lớn hơn.

Lựa chọn đúng cần dựa trên lưu lượng, kích thước, hướng dòng khí và không gian lắp đặt. Bản vẽ rõ vị trí, hướng nhánh và kiểu kết nối sẽ giúp hạn chế sai sót khi sản xuất và thi công.

Câu hỏi thường gặp

Cổ trích và chân rẽ có phải cùng một loại không?

Cổ trích là một dạng chân rẽ có cấu tạo tương đối đơn giản. Chân rẽ là tên gọi rộng hơn, có thể bao gồm cổ trích, gót giày và các chi tiết lấy nhánh khác.

Khi nào nên dùng gót giày thay cho cổ trích?

Nên xem xét gót giày khi nhánh cần lưu lượng đáng kể, cần phần chuyển tiếp rộng hoặc muốn hạn chế đổi hướng quá đột ngột.

Chân rẽ có cần lắp van gió không?

Nhiều nhánh cần van VCD để cân chỉnh lưu lượng. Việc sử dụng và vị trí lắp phải theo bản vẽ thiết kế.

Chân rẽ có thể nối trực tiếp với ống mềm không?

Có thể với chân rẽ tròn có kích thước phù hợp. Mối nối phải được cố định, làm kín và không để ống mềm chịu kéo.

Báo giá chân rẽ ống gió phụ thuộc yếu tố nào?

Giá phụ thuộc kích thước, hình dạng, vật liệu, chiều dày, kiểu cổ trích hoặc gót giày, kiểu bích, tăng cứng, số lượng và tiến độ.
