Cút ống gió vuông và cút ống gió tròn khác nhau như thế nào?

Cút ống gió là phụ kiện dùng để thay đổi hướng di chuyển của không khí trong hệ thống điều hòa và thông gió. Tùy theo hình dạng tuyến ống, cút được gia công theo tiết diện vuông, chữ nhật hoặc tròn.

Cút vuông thuận tiện khi tuyến ống đi sát trần và cần tận dụng không gian. Cút tròn có độ cứng hình học tốt, bề mặt chuyển hướng liên tục và thường được dùng đồng bộ với ống tròn xoắn.

Việc lựa chọn không nên chỉ dựa vào hình dáng. Kỹ sư còn phải xem xét lưu lượng, áp suất, bán kính chuyển hướng, vị trí lắp đặt và phương pháp kết nối với các đoạn ống xung quanh.

Cút ống gió là gì?

Cút ống gió là chi tiết được lắp tại vị trí tuyến ống cần đổi hướng. Các góc chuyển hướng phổ biến gồm 90 độ, 45 độ hoặc góc riêng được xác định theo shop drawing.

Một cút được lựa chọn đúng giúp dòng khí đổi hướng tương đối ổn định, hạn chế tổn thất áp suất và giảm nguy cơ phát sinh tiếng ồn.

Ngược lại, cút quá gấp, kích thước không phù hợp hoặc lắp sát miệng quạt có thể tạo nhiễu động, rung thành ống và làm lưu lượng thực tế thấp hơn thiết kế.

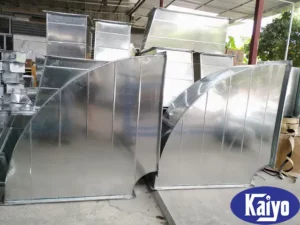

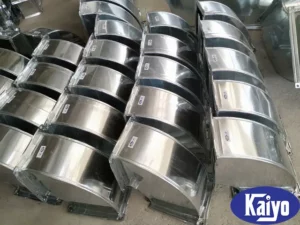

Cút ống gió vuông là gì?

Cút ống gió vuông có tiết diện đầu vào và đầu ra dạng vuông hoặc chữ nhật. Sản phẩm thường được gia công từ tôn mạ kẽm hoặc inox và kết nối với tuyến ống bằng bích TDC, TDF hoặc kiểu bích theo yêu cầu dự án.

Các dạng thường gặp gồm:

cút vuông 90 độ;

cút vuông 45 độ;

cút vuông bán kính;

cút vuông góc gấp;

cút có cánh hướng dòng;

cút chuyển cao độ;

cút lệch tim.

Cút vuông được sử dụng nhiều trong hệ thống cấp gió, hồi gió, hút khí, thông gió nhà xưởng và các tuyến cần đi sát trần.

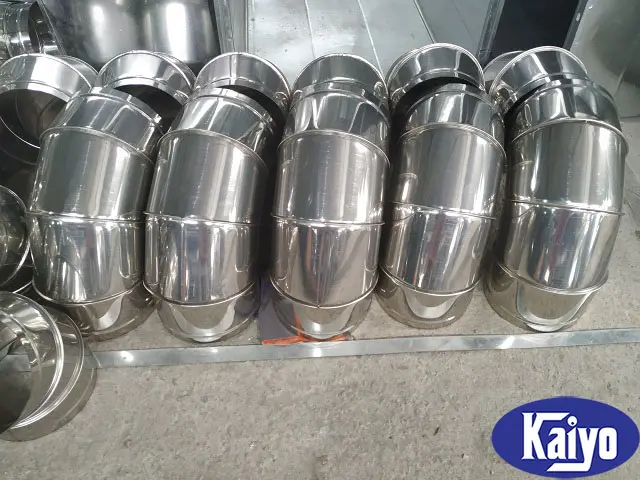

Cút ống gió tròn là gì?

Cút ống gió tròn có tiết diện đầu vào và đầu ra hình tròn. Phụ kiện thường được sử dụng cùng ống tròn xoắn, ống tròn trơn hoặc các tuyến hút và cấp gió tiết diện tròn.

Cút tròn có thể được gia công theo dạng:

cút tròn 90 độ;

cút tròn 45 độ;

cút ghép múi;

cút tròn bán kính;

cút có hai đầu lồng;

cút có bích tròn.

Với cút ghép múi, số lượng múi và hình dạng từng phần ảnh hưởng đến độ tròn, khả năng chuyển hướng và chất lượng mối ghép.

Cút ống gió vuông và tròn khác nhau như thế nào?

Khác nhau về hình dạng tiết diện

Cút vuông có hai đầu vuông hoặc chữ nhật, được thể hiện bằng kích thước rộng × cao, chẳng hạn 800 × 400 mm.

Cút tròn được thể hiện bằng đường kính, ví dụ D400 hoặc D500. Khi đặt hàng cần làm rõ đây là kích thước danh nghĩa, đường kính trong hay đường kính ngoài.

Khác nhau về khả năng tận dụng không gian

Cút vuông phù hợp với khu vực trần thấp vì có thể điều chỉnh tỷ lệ chiều rộng và chiều cao. Tuyến ống có thể được làm rộng và thấp để tránh dầm hoặc đi chung với các hệ thống MEP.

Cút tròn cần không gian theo đường kính của ống. Loại này phù hợp hơn với khu vực trần cao, nhà xưởng để lộ hệ thống hoặc tuyến không bị giới hạn nhiều về chiều cao.

Khác nhau về độ cứng hình học

Tiết diện tròn có khả năng phân bố áp lực tương đối đều quanh thành ống. Vì vậy, cút ống gió tròn thường ít xảy ra hiện tượng rung mặt tôn hơn khi được gia công và treo đỡ đúng cách.

Cút vuông có các mặt phẳng lớn. Với kích thước lớn hoặc áp suất đáng kể, sản phẩm có thể cần gân, nẹp hoặc cấu tạo tăng cứng để hạn chế rung và biến dạng.

Khác nhau về đặc điểm dòng khí

Trong cút tròn bán kính phù hợp, dòng khí có thể chuyển hướng theo bề mặt cong liên tục. Điều này thường thuận lợi cho các tuyến cần duy trì dòng khí ổn định.

Cút vuông, đặc biệt là dạng góc gấp, có vùng chuyển hướng đột ngột hơn. Tùy kích thước và lưu lượng, cút có thể cần cánh hướng dòng để phân chia dòng khí và hạn chế vùng xoáy.

Không thể kết luận mọi cút tròn đều ít trở lực hơn mọi cút vuông. Tổn thất thực tế còn phụ thuộc bán kính, góc chuyển hướng, vận tốc, kích thước và cấu tạo bên trong.

Khác nhau về phương pháp gia công

Cút vuông được tạo từ các tấm tôn cắt, gấp và ghép thành các mặt. Các vị trí cần kiểm soát gồm đường mí, góc ghép, bích và cấu tạo tăng cứng.

Cút tròn thường được ghép từ nhiều múi hoặc tạo theo bán kính thiết kế. Yêu cầu quan trọng là giữ đúng đường kính, độ tròn và độ kín tại các đường ghép.

Khác nhau về phương pháp kết nối

Cút vuông thường kết nối bằng:

bích TDC;

bích TDF;

bích V;

bích thép góc;

loại bích riêng theo bản vẽ.

Cút tròn có thể kết nối bằng:

đầu lồng;

măng sông;

đai kẹp;

bích tròn;

liên kết đặc thù của thiết bị.

Kiểu nối của hai đầu phải tương thích với đoạn ống hoặc thiết bị liền kề. Không nên đặt hàng chỉ bằng kích thước mà bỏ qua cấu tạo đầu nối.

Bảng so sánh cút ống gió vuông và cút ống gió tròn

Khi nào nên chọn cút ống gió vuông?

Tuyến chính sử dụng ống vuông

Khi toàn bộ tuyến được thiết kế bằng ống vuông hoặc chữ nhật, sử dụng cút vuông giúp duy trì đồng bộ kích thước, kiểu bích và phương pháp treo đỡ.

Loại này thường xuất hiện trên tuyến cấp gió, hồi gió, kết nối AHU và hệ thống thông gió nhà xưởng.

Không gian trần bị hạn chế

Cút vuông có thể được điều chỉnh chiều rộng và chiều cao để đi qua khu vực có dầm, máng cáp hoặc đường ống kỹ thuật.

Tuy nhiên, không nên làm tiết diện quá dẹt nếu chưa kiểm tra vận tốc, tổn thất áp suất và yêu cầu tăng cứng.

Cần kết nối với thiết bị dạng vuông

Nhiều AHU, hộp gió, van gió và thiết bị HVAC có cổ kết nối vuông hoặc chữ nhật. Sử dụng cút vuông giúp hạn chế phải bổ sung côn chuyển hình dạng.

Tuyến cần chuyển cao độ

Cút vuông có thể được gia công dạng lệch hoặc kết hợp chuyển cao độ. Bản vẽ phải thể hiện rõ vị trí tim, cạnh giữ thẳng và hướng nhìn để tránh sản xuất ngược chiều.

Khi nào nên chọn cút ống gió tròn?

Tuyến sử dụng ống tròn xoắn

Cút tròn là lựa chọn đồng bộ cho hệ thống ống tròn xoắn, đặc biệt tại nhà xưởng, khu thương mại hoặc không gian để lộ hệ thống.

Sự đồng bộ giúp giảm số lượng phụ kiện chuyển tiếp và đơn giản hóa việc lắp đặt.

Tuyến hút bụi hoặc hút khí

Ống tròn thường được ưu tiên trong nhiều tuyến hút vì ít góc tích tụ và có độ cứng hình học tốt.

Tuy nhiên, vật liệu, chiều dày và bán kính cút phải được lựa chọn theo loại bụi, vận tốc và mức độ mài mòn.

Công trình cần tính thẩm mỹ của hệ thống để lộ

Ống và cút tròn tạo hình thức liên tục, phù hợp với khu vực không làm trần như nhà hàng, cửa hàng, phòng tập hoặc nhà xưởng hiện đại.

Chất lượng bề mặt, mối ghép và hệ treo cần được kiểm soát vì toàn bộ tuyến có thể nhìn thấy trực tiếp.

Tuyến cần giảm các bề mặt rung lớn

Cấu tạo tròn không có mặt phẳng rộng như ống chữ nhật. Đây là một lợi thế tại các tuyến có nguy cơ rung, nhưng vẫn cần kiểm tra quạt, giá treo, mối nối và vận tốc gió.

Cánh hướng dòng trong cút vuông có tác dụng gì?

Cánh hướng dòng là các lá cong hoặc tấm dẫn được bố trí bên trong cút để điều hướng không khí khi chuyển hướng.

Chi tiết này có thể giúp:

phân bố dòng khí qua tiết diện cút;

hạn chế vùng xoáy lớn;

giảm va đập vào mặt ngoài của cút;

cải thiện dòng khí sau vị trí đổi hướng;

hỗ trợ giảm tổn thất trong cấu tạo phù hợp.

Không phải mọi cút vuông đều bắt buộc có cánh hướng dòng. Việc sử dụng phải căn cứ bản vẽ thiết kế, kích thước cút, bán kính, lưu lượng và yêu cầu vệ sinh.

Đối với tuyến có nhiều bụi hoặc dầu mỡ, cánh bên trong có thể tạo thêm vị trí bám bẩn. Khi đó cần đánh giá khả năng vệ sinh trước khi lựa chọn.

Bán kính cút ảnh hưởng như thế nào?

Bán kính quyết định mức độ gấp của đoạn chuyển hướng. Cút có bán kính lớn thường tạo đường chuyển tiếp êm hơn nhưng chiếm nhiều không gian hơn.

Cút có bán kính nhỏ hoặc dạng góc gấp phù hợp với khu vực chật. Đổi lại, dòng khí có thể bị xáo trộn mạnh hơn và cần xem xét cánh hướng dòng.

Không nên giảm bán kính chỉ để lắp vừa công trường mà không kiểm tra lại ảnh hưởng đến lưu lượng, tiếng ồn và áp suất quạt.

Những lỗi thường gặp khi đặt cút ống gió

Không ghi rõ góc chuyển hướng

Cần thể hiện cút 90 độ, 45 độ hay góc đặc biệt. Chỉ ghi “một cút” có thể dẫn đến sai hình dạng khi sản xuất.

Nhầm chiều rộng và chiều cao

Cút 800 × 400 khác cút 400 × 800 khi tuyến cần giữ cao độ hoặc định hướng bích. Bản vẽ phải thể hiện mặt trên và chiều dòng khí.

Không cung cấp bán kính

Cùng một kích thước và góc chuyển hướng nhưng bán kính khác nhau sẽ tạo ra hình dạng, không gian lắp đặt và khối lượng vật liệu khác nhau.

Không ghi kiểu kết nối

Hai đầu cút có thể dùng cùng hoặc khác kiểu bích. Đặc biệt với cút tròn, cần xác định đầu lồng trong, lồng ngoài hay bích tròn.

Đặt cút quá sát quạt

Dòng khí tại miệng quạt thường chưa phân bố đều. Lắp cút gấp ngay tại đầu ra có thể gây rung, tiếng ồn và làm thiết bị vận hành không thuận lợi.

Thiếu cấu tạo tăng cứng

Cút vuông kích thước lớn có thể rung mặt tôn nếu thiếu nẹp hoặc gân phù hợp. Cần xác định tăng cứng từ giai đoạn gia công thay vì xử lý tùy ý tại công trường.

Cách chọn cút ống gió phù hợp

Khi lựa chọn cút ống gió, cần kiểm tra:

1. Hình dạng tuyến vuông hay tròn.
2. Kích thước hai đầu.
3. Góc chuyển hướng.
4. Bán kính cút.
5. Lưu lượng và vận tốc gió.
6. Áp suất của hệ thống.
7. Không gian lắp đặt.
8. Kiểu bích hoặc mối nối.
9. Vật liệu và chiều dày.
10. Yêu cầu tăng cứng.
11. Có cần cánh hướng dòng hay không.
12. Điều kiện vệ sinh và bảo trì.

Với cút lệch, cút chuyển cao độ hoặc phụ kiện có hai đầu khác nhau, nên gửi bản vẽ nhiều hình chiếu thay vì chỉ ghi kích thước bằng chữ.

Gia công cút ống gió tại Kaiyo Việt Nam

Kaiyo Việt Nam nhận gia công cút ống gió vuông, cút tròn và các loại phụ kiện chuyển hướng theo bản vẽ dự án.

Sản phẩm có thể được chế tạo đồng bộ với ống gió vuông TDC, TDF, ống tròn và các phụ kiện khác trong hệ thống. Vật liệu, kích thước, kiểu bích và cấu tạo tăng cứng được xác định theo yêu cầu đặt hàng.

Khách hàng nên cung cấp shop drawing, kích thước hai đầu, góc cút, bán kính, vật liệu và vị trí lắp. Thông tin đầy đủ giúp hạn chế sai hướng, sai đầu nối và sửa đổi tại công trường.

Kết luận

Cút ống gió vuông và tròn khác nhau chủ yếu ở hình dạng, khả năng tận dụng không gian, phương pháp gia công và kiểu kết nối.

Cút vuông phù hợp với tuyến chữ nhật, trần thấp và thiết bị có cổ vuông. Cút tròn phù hợp với tuyến tròn xoắn, hệ thống để lộ và nhiều ứng dụng hút khí.

Lựa chọn đúng cần dựa trên toàn bộ hệ thống thay vì chỉ so sánh hai hình dạng. Kích thước, bán kính, vận tốc, không gian và cấu tạo đầu nối đều ảnh hưởng đến hiệu quả vận hành.

Câu hỏi thường gặp

Cút vuông hay cút tròn có tổn thất áp suất thấp hơn?

Không thể kết luận chỉ theo hình dạng. Tổn thất phụ thuộc bán kính, góc chuyển hướng, vận tốc, tiết diện, độ nhẵn và cấu tạo bên trong cút.

Cút vuông 90 độ có bắt buộc lắp cánh hướng dòng không?

Không phải mọi trường hợp đều bắt buộc. Việc sử dụng cần căn cứ kích thước, bán kính, lưu lượng và yêu cầu của thiết kế.

Cút tròn ghép nhiều múi có tốt hơn ít múi không?

Số múi ảnh hưởng đến độ liên tục của đường cong nhưng không phải tiêu chí duy nhất. Cần kiểm tra bán kính, góc từng múi, độ kín và chất lượng gia công.

Có thể nối cút vuông với ống tròn không?

Có thể, nhưng cần sử dụng côn vuông tròn hoặc phụ kiện chuyển tiếp phù hợp. Không nên ghép trực tiếp hai tiết diện khác nhau.

Báo giá cút ống gió phụ thuộc yếu tố nào?

Giá phụ thuộc vật liệu, chiều dày, kích thước, góc chuyển hướng, bán kính, số lượng múi, kiểu bích, cánh hướng dòng, tăng cứng và số lượng đặt hàng.
