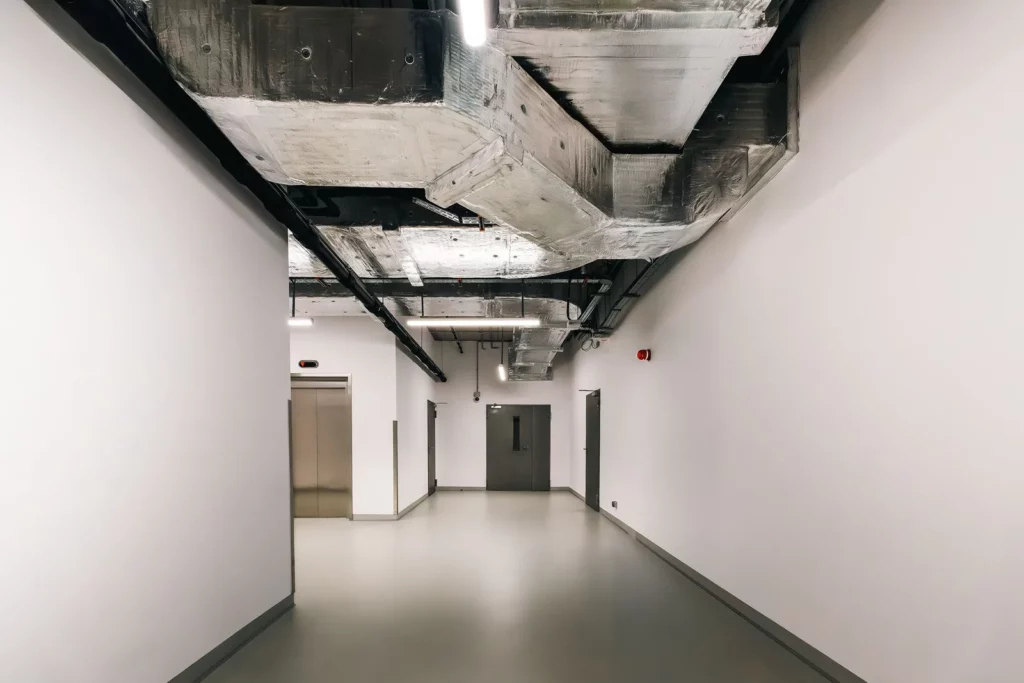

Khi nào nên sử dụng ống gió bích V?

Ống gió bích V nên được sử dụng khi hệ thống có tiết diện đường ống lớn, lưu lượng không khí cao, yêu cầu độ cứng vững tốt hoặc điều kiện vận hành tạo ra tải trọng đáng kể tại các mối nối. Đây cũng là giải pháp đáng cân nhắc đối với đường ống hút khói, cấp gió công nghiệp, hồi gió chính và các tuyến ống cần tháo lắp bằng liên kết bulông.

Tuy nhiên, bích V không phải lựa chọn mặc định cho mọi công trình. Với đường ống nhỏ, tuyến nhánh ngắn, trần kỹ thuật chật hoặc hệ thống có yêu cầu tải trọng thấp, bích TDF, TDC hoặc nẹp C thường kinh tế và thuận tiện hơn.

Ống gió bích V là gì?

Ống gió bích V là loại ống gió vuông hoặc chữ nhật được lắp thêm một khung bích bằng thép góc tại hai đầu ống. Khung bích được gia công riêng, sau đó hàn hoặc cố định chắc chắn vào thân ống. Các đoạn ống được ghép với nhau bằng bulông, đai ốc, gioăng và vật liệu làm kín.

Khác với bích TDF hoặc TDC được tạo liền từ mép tôn của thân ống, bích V là một bộ phận kết cấu độc lập. Vì vậy, nó có khả năng tăng độ cứng tại đầu ống và hỗ trợ kiểm soát biến dạng của mối nối tốt hơn, nhưng đồng thời làm tăng trọng lượng, thời gian sản xuất và chi phí lắp đặt.

Theo thông tin sản phẩm của Kaiyo Việt Nam, ống gió bích V được gia công từ tôn mạ kẽm hoặc inox, có kích thước tùy theo yêu cầu công trình. Bích thép được gắn vào hai đầu ống nhằm tăng độ cứng và độ bền cho kết cấu.

Khi nào nên sử dụng ống gió bích V

1. Khi đường ống có kích thước tiết diện lớn

Đây là trường hợp phổ biến nhất cần cân nhắc sử dụng bích V.

Khi chiều rộng hoặc chiều cao của ống tăng, diện tích bề mặt tôn cũng tăng theo. Thành ống dễ bị rung, phồng hoặc biến dạng trong quá trình vận chuyển, nâng hạ và vận hành. Đầu nối được gia cường bằng bích thép giúp tiết diện ống ổn định hơn và giảm nguy cơ méo tại vị trí ghép nối.

Bích V thường phù hợp với:

Tuyến ống cấp gió chính trong nhà máy.

Đường ống hồi gió trung tâm.

Ống hút khí thải hoặc hút khói có tiết diện lớn.

Hộp gió, buồng góp gió và các đoạn chuyển tiết diện lớn.

Đường ống kết nối với quạt công nghiệp công suất cao.

Website Kaiyo cũng xác định đường ống cấp – hồi kích thước lớn, yêu cầu khả năng lưu chuyển cao là một trong những nhóm ứng dụng chính của sản phẩm bích V.

Điểm cần lưu ý là kích thước lớn không tự động đồng nghĩa với bắt buộc dùng bích V. Kỹ sư vẫn phải đánh giá thêm áp suất vận hành, độ dày tôn, khoảng cách thanh tăng cứng, khoảng cách giá treo và phương án vận chuyển.

2. Khi hệ thống có lưu lượng lớn hoặc tốc độ gió tương đối cao

Lưu lượng và tốc độ không khí càng lớn, tác động động lực học lên thành ống và mối nối càng đáng kể. Nếu đầu ống không đủ cứng, mối nối có thể rung, phát sinh tiếng ồn hoặc giảm độ kín sau một thời gian vận hành.

Trong trường hợp này, bích V mang lại ba lợi ích:

Tăng độ cứng cho đầu ống: Khung thép giúp mép ống ít bị biến dạng hơn khi siết bulông hoặc chịu rung động.

Phân bố lực tại mối nối: Lực siết được truyền qua khung bích thay vì tập trung hoàn toàn lên mép tôn.

Hỗ trợ duy trì độ kín: Bề mặt bích ổn định giúp gioăng được ép đều hơn, với điều kiện bulông, gioăng và keo làm kín được lắp đúng kỹ thuật.

Tuy nhiên, mặt bích chỉ là một phần của kết cấu. Hiệu quả thực tế còn phụ thuộc vào độ dày thân ống, gân tăng cứng, thanh chống trong, khoảng cách bulông và hệ thống treo đỡ.

3. Khi công trình yêu cầu kết cấu chắc chắn, độ ổn định cơ học cao

Bích V nên được ưu tiên tại những vị trí đường ống có nguy cơ chịu tác động cơ học trong quá trình thi công hoặc vận hành, chẳng hạn:

Đường ống lắp trong nhà xưởng sản xuất.

Tuyến ống đặt tại khu vực kỹ thuật thường xuyên bảo trì.

Ống đi qua không gian có nhiều thiết bị hoặc đường ống MEP giao cắt.

Hệ thống lắp lộ thiên.

Các đoạn ống phải vận chuyển xa hoặc nâng hạ nhiều lần.

Khung bích thép bảo vệ tốt hơn phần mép ống, vốn là vị trí dễ bị móp khi vận chuyển và lắp đặt. Đây là lợi ích quan trọng nhưng thường bị bỏ qua khi chỉ so sánh giá vật tư.

Dù vậy, bích V không thay thế cho hệ thống giá treo. Nhà thầu vẫn phải bố trí ty treo, thanh đỡ và điểm neo phù hợp với trọng lượng thực tế của toàn bộ tuyến ống.

4. Khi cần liên kết bulông để thuận tiện tháo lắp

Liên kết bích V phù hợp với các đoạn ống có khả năng cần tháo rời để bảo trì, vệ sinh hoặc thay thế thiết bị, ví dụ:

Đầu hút và đầu đẩy của quạt.

Đoạn nối với thiết bị xử lý không khí.

Khu vực lắp van gió, van chặn lửa hoặc bộ tiêu âm.

Đường ống hút bụi và hút khí thải cần vệ sinh định kỳ.

Các tuyến ống công nghiệp có khả năng điều chỉnh công nghệ trong tương lai.

Liên kết bằng bulông cho phép tháo rời từng đoạn mà không phải cắt phá thân ống. Tuy nhiên, để hạn chế truyền rung từ thiết bị sang hệ thống, tại đầu quạt vẫn cần xem xét sử dụng khớp nối mềm đúng chức năng.

5. Khi sử dụng cho hệ thống hút khói hoặc đường ống có yêu cầu PCCC

Bích V có thể được sử dụng cho đường ống hút khói hoặc ống gió chống cháy kích thước lớn khi hồ sơ thiết kế và giải pháp đã được phê duyệt yêu cầu kết cấu liên kết chắc chắn.

Khả năng chịu lửa phải được đánh giá trên toàn bộ hệ thống, bao gồm thân ống, lớp bảo vệ, mối nối, vật liệu làm kín, kết cấu treo đỡ, phụ kiện và phương pháp lắp đặt. Không nên thay đổi loại bích, vật liệu hoặc cấu tạo mối nối so với hồ sơ đã được kiểm định hay phê duyệt mà chưa có đánh giá kỹ thuật.

6. Khi điều kiện lắp đặt yêu cầu độ bền và khả năng chống biến dạng lâu dài

Ống gió lắp ngoài trời, trong nhà máy có rung động hoặc ở khu vực thường xuyên thay đổi nhiệt độ cần được đánh giá kỹ hơn về độ bền kết cấu.

Bích V có thể giúp tăng độ ổn định cơ học, nhưng bản thân khung bích thép không giải quyết được hoàn toàn vấn đề ăn mòn. Khi lắp ở môi trường ẩm, ngoài trời hoặc có hóa chất, cần xác định thêm:

Vật liệu thân ống và khung bích.

Lớp sơn hoặc biện pháp chống ăn mòn.

Phương pháp xử lý vị trí hàn.

Khả năng thoát nước trên bề mặt ống.

Vật liệu bulông, đai ốc và gioăng.

Biện pháp chống nước xâm nhập tại mối nối.

Đặc biệt với tôn mạ kẽm, vùng hàn có thể làm ảnh hưởng đến lớp bảo vệ bề mặt. Nhà sản xuất cần vệ sinh và xử lý chống gỉ sau gia công.

Khi nào không nên ưu tiên ống gió bích V?

Ống gió bích V có kết cấu chắc chắn nhưng không phải lúc nào cũng mang lại hiệu quả kinh tế.

1. Đường ống nhỏ và tuyến nhánh ngắn

Đối với các nhánh cấp gió nhỏ, lưu lượng thấp và ít chịu tải trọng, bích V có thể tạo ra kết cấu nặng hơn mức cần thiết. Bích TDF, TDC hoặc nẹp C thường giúp giảm chi phí và rút ngắn thời gian lắp đặt.

2. Trần kỹ thuật có không gian hạn chế

Khung bích thép nhô ra ngoài thân ống và cần khoảng trống để thao tác bulông. Trong trần hẹp, bích V có thể gây va chạm với kết cấu, đường ống nước, máng cáp hoặc hệ thống PCCC.

Công trình cần giảm tải trọng treo

Bích thép và hệ thống bulông làm tăng khối lượng của tuyến ống. Điều này kéo theo yêu cầu cao hơn đối với ty treo, thanh đỡ, liên kết vào kết cấu và công tác nâng hạ.

Dự án ưu tiên tiến độ và tối ưu chi phí

Bích V được gia công riêng và phải hàn vào thân ống nên thời gian sản xuất thường lâu hơn bích tạo liền. Chi phí vật liệu, hàn, xử lý bề mặt và lắp đặt cũng cao hơn. Website Kaiyo cũng chỉ ra bích V chắc chắn hơn nhưng nặng, chiếm diện tích và có chi phí cao hơn các giải pháp liên kết đơn giản.

Tiêu chí lựa chọn ống gió bích V đúng kỹ thuật

Trước khi đặt gia công, đơn vị thiết kế hoặc nhà thầu nên xác định đầy đủ các nội dung sau:

Kích thước và chiều dài đoạn ống

Cần cung cấp rõ chiều rộng, chiều cao, chiều dài và hướng lắp đặt. Với ống lớn, phải tính đến khả năng vận chuyển qua cửa, thang hàng và đường nội bộ công trình.

Chức năng của hệ thống

Ống cấp gió điều hòa, hồi gió, hút khói, hút bụi và hút khí thải có điều kiện làm việc khác nhau. Vật liệu và cấu tạo mối nối cũng phải được lựa chọn tương ứng.

Áp suất và lưu lượng thiết kế

Không nên dùng bích V để bù cho thân ống quá mỏng. Độ dày tôn, gân tăng cứng, thanh chống và mặt bích phải được lựa chọn đồng bộ.

Vật liệu

Tôn mạ kẽm phù hợp với nhiều hệ thống thông gió thông thường. Inox được cân nhắc khi cần vệ sinh cao, chống ăn mòn hoặc làm việc trong môi trường đặc thù. Việc chọn loại inox cần dựa trên môi trường sử dụng thay vì chỉ dựa trên giá.

Cấu tạo mối nối

Mối nối phải xác định rõ gioăng, keo làm kín, kích thước và khoảng cách bulông. Siết bulông không đều có thể làm cong bích hoặc khiến gioăng bị ép lệch.

Hệ thống giá treo

Khối lượng tăng thêm của bích thép phải được tính trong phương án treo đỡ. Không nên treo tải trọng của thiết bị trực tiếp lên đường ống.

Yêu cầu PCCC

Đối với ống hút khói hoặc ống chịu lửa, toàn bộ cấu tạo phải bám sát hồ sơ đã được phê duyệt. Không tự ý thay đổi bích, lớp bọc, gioăng hoặc phương án treo.

Những sai lầm thường gặp khi sử dụng bích V

Cho rằng bích V càng lớn càng tốt: Bích quá lớn làm tăng trọng lượng và chi phí nhưng không tạo thêm hiệu quả tương xứng nếu thân ống và hệ treo không được thiết kế đồng bộ.

Chỉ quan tâm độ dày tôn: Độ bền của tuyến ống còn phụ thuộc vào kích thước tiết diện, gân tăng cứng, thanh chống, mặt bích và khoảng cách giá treo.

Không xử lý vị trí hàn: Mối hàn không được vệ sinh và phủ bảo vệ có thể trở thành điểm phát sinh ăn mòn.

Không sử dụng gioăng phù hợp: Hai bề mặt thép ghép trực tiếp rất khó duy trì độ kín ổn định. Gioăng và vật liệu làm kín phải phù hợp với nhiệt độ và chức năng hệ thống.

Siết bulông không theo trình tự: Siết tập trung một phía có thể làm bích cong hoặc gioăng bị xô lệch. Nên siết đối xứng và kiểm tra lại sau khi hoàn thành.

Xem bích V là chứng nhận chịu lửa: Khả năng chịu lửa thuộc về toàn bộ cấu tạo ống, không phải riêng khung bích.

Gia công ống gió bích V tại Kaiyo Việt Nam

Kaiyo Việt Nam sản xuất nhiều nhóm ống gió và phụ kiện HVAC, bao gồm ống gió vuông bích V, bích TDC/TDF, nẹp C, ống gió tròn, ống tiêu âm, phụ kiện, cửa gió và van gió. Hồ sơ năng lực và catalogue của doanh nghiệp thể hiện hệ thống máy sản xuất ống gió tự động, máy gia công bích, thiết bị cắt và các dây chuyền phục vụ sản xuất ống gió – phụ kiện.

Đối với ống gió bích V, sản phẩm được gia công theo kích thước và yêu cầu cụ thể của từng công trình. Khách hàng có thể lựa chọn vật liệu tôn mạ kẽm, inox hoặc phương án xử lý bề mặt phù hợp với môi trường lắp đặt. Kaiyo đồng thời cung cấp dịch vụ khảo sát, tư vấn và triển khai hệ thống thông gió, điều hòa không khí.

Để nhận tư vấn chính xác, hồ sơ yêu cầu báo giá nên có:

Bản vẽ hoặc bảng khối lượng.

Kích thước từng đoạn ống.

Vật liệu và độ dày yêu cầu.

Chức năng của hệ thống.

Vị trí lắp đặt trong nhà hay ngoài trời.

Yêu cầu về chống cháy, bảo ôn hoặc tiêu âm.

Tiến độ và địa điểm giao hàng.

Kết luận

Nên sử dụng ống gió bích V khi đường ống có kích thước lớn, hệ thống hoạt động với lưu lượng cao, cần mối nối chắc chắn hoặc phải đáp ứng những yêu cầu kỹ thuật đặc thù. Loại bích này cũng phù hợp với các vị trí cần tháo lắp, bảo trì và những tuyến ống có nguy cơ biến dạng trong quá trình vận chuyển, thi công.

Ngược lại, với ống nhỏ, hệ thống tải trọng thấp hoặc trần kỹ thuật chật, lựa chọn TDF, TDC hay nẹp C có thể tối ưu hơn về trọng lượng, tiến độ và chi phí.

Giải pháp tốt nhất không phải là sử dụng loại bích chắc nhất cho mọi vị trí, mà là lựa chọn đúng cấu tạo cho từng đoạn ống dựa trên thiết kế, điều kiện vận hành và tổng chi phí vòng đời của công trình.
