Ống gió vuông nẹp C phù hợp với những công trình nào?

Trong nhiều công trình HVAC, không gian phía trên trần phải bố trí đồng thời ống gió, đường điện, đường nước, hệ thống chữa cháy và máng cáp. Khi chiều cao trần hạn chế, việc lựa chọn kiểu kết nối ống gió có ảnh hưởng lớn đến khả năng phối hợp giữa các hệ thống M&E.

Ống gió vuông nẹp C được sử dụng khá phổ biến nhờ mối nối gọn, trọng lượng nhẹ và thao tác lắp đặt nhanh. Loại ống này thường phù hợp với các nhánh gió có kích thước vừa và nhỏ, làm việc ở áp suất thấp, đặc biệt tại chung cư, văn phòng, khách sạn và những công trình cải tạo có không gian trần hẹp.

Tuy nhiên, nẹp C không phải giải pháp dùng chung cho mọi tuyến ống. Kích thước, áp suất, chiều dày tôn, yêu cầu độ kín và phương án tăng cứng vẫn phải được kiểm tra trước khi sản xuất.

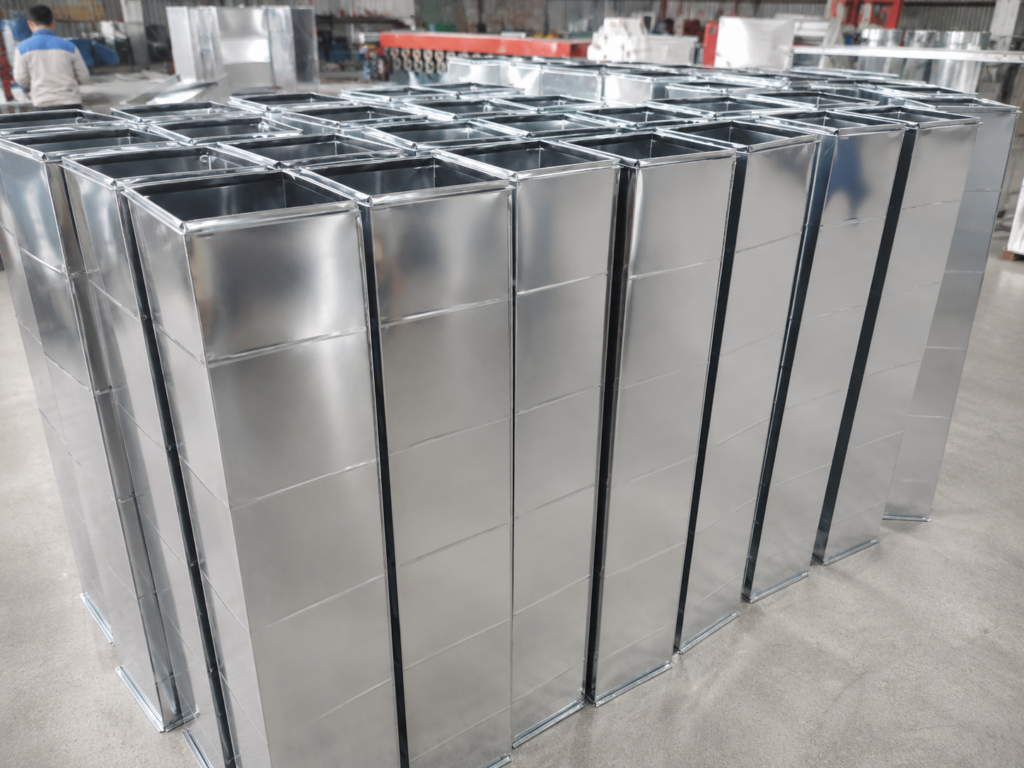

1. Ống gió vuông nẹp C là gì?

Ống gió vuông nẹp C là loại ống dẫn không khí có tiết diện hình vuông hoặc hình chữ nhật. Các đoạn ống được liên kết với nhau bằng thanh nẹp kim loại có mặt cắt gần giống chữ C.

Hai đầu đoạn ống được gấp mép theo cấu tạo phù hợp. Khi lắp đặt, đội thi công ghép hai đầu ống, sau đó luồn hoặc đóng thanh nẹp dọc theo mép nối để giữ các đoạn ống với nhau. Những vị trí góc và khe ghép được cố định, bắn keo làm kín theo yêu cầu kỹ thuật.

Ống thường được sản xuất bằng:

tôn mạ kẽm;

inox;

tôn có lớp sơn bảo vệ;

vật liệu kim loại khác theo môi trường sử dụng.

Trong đó, tôn mạ kẽm là lựa chọn thông dụng cho hệ thống điều hòa không khí, cấp khí tươi, hồi gió và hút khí thải thông thường.

2. Cấu tạo của ống gió vuông nẹp C

Một đoạn ống gió nẹp C hoàn chỉnh gồm các bộ phận chính sau:

Thân ống

Thân ống được cắt, gấp và khóa thành tiết diện vuông hoặc chữ nhật. Chiều dày tôn cần được lựa chọn theo kích thước cạnh lớn, áp suất làm việc và phương án tăng cứng.

Mối ghép dọc

Mối ghép dọc khép kín tấm tôn để hình thành thân ống. Mối ghép phải được khóa chắc, không bung mép trong quá trình vận chuyển và vận hành.

Mép nối ngang

Hai đầu đoạn ống được tạo mép để lắp thanh nẹp. Độ chính xác của phần mép này quyết định khả năng luồn nẹp và độ kín của mối nối.

Thanh nẹp C

Thanh nẹp giữ hai đoạn ống với nhau. Nẹp phải phù hợp với kích thước mép gấp, có độ cứng cần thiết và không bị biến dạng khi lắp đặt.

Keo làm kín

Keo được sử dụng tại các khe nối, góc và những vị trí có nguy cơ rò khí. Chất lượng làm kín không chỉ phụ thuộc vào lượng keo mà còn phụ thuộc vào độ thẳng và độ chính xác của đầu ống.

Chi tiết tăng cứng

Đối với những đoạn có kích thước lớn hơn, thân ống có thể được bổ sung gân, thanh V, khung tăng cứng hoặc ty giằng nhằm hạn chế rung, phồng hoặc lõm khi hệ thống hoạt động.

3. Ưu điểm của ống gió vuông nẹp C

Mối nối gọn, tiết kiệm không gian

Nẹp C không tạo ra phần bích nhô cao quanh toàn bộ đầu ống. Nhờ đó, tuyến ống có thể bố trí sát dầm, sát trần hoặc đi qua những khu vực có nhiều hệ thống kỹ thuật.

Trọng lượng tương đối nhẹ

Cấu tạo liên kết đơn giản giúp giảm một phần vật tư và trọng lượng so với những hệ bích nặng. Điều này thuận lợi cho vận chuyển, nâng hạ và thao tác trên trần.

Lắp đặt nhanh

Khi các đầu ống và thanh nẹp được gia công đồng bộ, quá trình ghép nối khá nhanh, phù hợp với công trình có nhiều nhánh nhỏ hoặc yêu cầu tiến độ gấp.

Chi phí hợp lý

Ống nẹp C có cấu tạo đơn giản, dễ sản xuất hàng loạt và thường mang lại hiệu quả kinh tế tốt trong phạm vi áp dụng phù hợp.

Linh hoạt theo không gian trần

Tiết diện vuông hoặc chữ nhật cho phép điều chỉnh chiều rộng và chiều cao để tránh dầm, máng cáp, đường ống nước và hệ thống chữa cháy.

4. Ống gió vuông nẹp C phù hợp với những công trình nào?

4.1. Chung cư và căn hộ

Chung cư là một trong những nhóm công trình phù hợp với ống gió nẹp C. Không gian trần tại hành lang, phòng vệ sinh, phòng bếp và khu vực đặt FCU thường khá hạn chế.

Ống có thể được sử dụng cho:

nhánh cấp gió điều hòa;

đường hồi gió;

cấp khí tươi;

hút khí phòng vệ sinh;

đoạn nối từ FCU đến hộp gió;

nhánh dẫn đến các cửa gió.

Với các trục gió chính hoặc tuyến hút khói có kích thước lớn, cần sử dụng cấu tạo được thiết kế riêng thay vì áp dụng nẹp C thông thường.

4.2. Tòa nhà văn phòng

Hệ thống điều hòa văn phòng thường có nhiều nhánh nhỏ phân phối từ AHU, FCU hoặc hộp VAV đến các khu vực làm việc.

Mối nối gọn giúp đường ống dễ phối hợp với:

hệ trần thả;

đèn chiếu sáng;

đầu phun sprinkler;

máng cáp;

đường ống cấp thoát nước.

Ống nẹp C đặc biệt phù hợp với những nhánh có lưu lượng vừa phải, áp suất thấp và ít phải tháo lắp trong quá trình sử dụng.

4.3. Khách sạn và khu nghỉ dưỡng

Tại khách sạn, hệ thống HVAC phải đáp ứng đồng thời yêu cầu về không gian trần, độ ồn và tính thẩm mỹ.

Ống nẹp C có thể được sử dụng cho:

cấp gió đến phòng nghỉ;

hồi gió về FCU;

cấp khí tươi;

hút khí phòng vệ sinh;

thông gió hành lang;

kết nối với hộp gió và cửa khuếch tán.

Các mối nối cần được làm kín cẩn thận để hạn chế tiếng ồn và tránh thất thoát không khí trong khoang trần.

4.4. Trường học và cơ sở đào tạo

Phòng học, phòng hành chính và các khu chức năng thông thường thường sử dụng hệ thống thông gió áp suất thấp với nhiều tuyến ống có kích thước tương đối nhỏ.

Ống nẹp C mang lại lợi thế khi công trình có:

nhiều phòng cùng thiết kế;

số lượng nhánh lớn;

tiến độ lắp đặt nhanh;

trần kỹ thuật thấp;

yêu cầu chi phí hợp lý.

Đối với phòng thí nghiệm hoặc khu vực có khí thải đặc biệt, cần xem xét vật liệu và mức độ kín riêng.

4.5. Cửa hàng, showroom và mặt bằng thương mại

Những công trình cải tạo cửa hàng thường có thời gian thi công ngắn và phải tận dụng hệ trần hiện hữu. Ống nẹp C phù hợp để bổ sung hoặc thay đổi các nhánh gió mà không cần sử dụng đầu nối quá cồng kềnh.

Loại ống này có thể dùng cho:

hệ điều hòa cục bộ;

cấp gió từ FCU;

hồi gió;

thông gió khu vực dịch vụ;

kết nối đến cửa gió khuếch tán hoặc cửa slot.

4.6. Hệ thống hút khí phòng vệ sinh

Các nhánh hút khí phòng vệ sinh thường có kích thước nhỏ, lưu lượng vừa phải và được bố trí trong không gian trần hẹp.

Ống nẹp C phù hợp cho hệ thống hút tại:

căn hộ;

văn phòng;

trường học;

khách sạn;

trung tâm thương mại;

khu thay đồ.

Mối nối phải được xử lý kín để tránh mùi phát tán vào khoang trần hoặc khu vực lân cận.

4.7. Công trình cải tạo hệ thống HVAC

Trong những dự án đang vận hành, không gian thi công thường bị giới hạn và việc sử dụng thiết bị hàn hoặc khung bích lớn có thể không thuận tiện.

Ống nẹp C phù hợp khi cần:

thay thế một đoạn ống cũ;

kéo dài tuyến gió;

bổ sung cửa gió;

thay đổi công năng phòng;

cải tạo trần kỹ thuật;

đấu nối thêm nhánh cấp hoặc hồi.

Cách chia đoạn cần được tính toán để sản phẩm có thể đưa qua cửa, hành lang hoặc lỗ thăm trần.

4.8. Nhà xưởng có hệ thông gió nhẹ

Trong nhà xưởng, nẹp C có thể được sử dụng cho các nhánh thông gió thông thường như:

cấp khí phòng điều hành;

thông gió kho nhỏ;

hút khí nóng nhẹ;

cấp gió làm mát cục bộ;

hồi gió của khu vực điều hòa.

Đối với hệ hút bụi, khí nóng, hóa chất hoặc tuyến có áp suất lớn, cần sử dụng kết cấu chuyên dụng hơn.

5. Những trường hợp cần cân nhắc trước khi sử dụng

Ống gió nẹp C không nên được lựa chọn chỉ vì chi phí thấp hoặc mối nối gọn. Kỹ sư cần kiểm tra kỹ trong những trường hợp sau:

tuyến ống chính có kích thước lớn;

hệ thống làm việc ở áp suất cao;

đường hút có áp suất âm lớn;

công trình yêu cầu độ kín nghiêm ngặt;

hệ hút bụi hoặc khí có tính ăn mòn;

tuyến thường xuyên phải tháo lắp;

hệ thống yêu cầu giới hạn chịu lửa EI.

Trong các trường hợp này, bích TDC, TDF, bích V hoặc kết cấu chuyên dụng có thể phù hợp hơn. Việc lựa chọn phải căn cứ vào thiết kế, không nên áp dụng theo thói quen thi công.

6. Tiêu chí lựa chọn ống gió nẹp C

Kích thước tuyến ống

Cần xác định rõ chiều rộng, chiều cao, chiều dài và kích thước cạnh lớn nhất. Những thông số này ảnh hưởng đến chiều dày tôn và phương án tăng cứng.

Áp suất làm việc

Phải kiểm tra tuyến hoạt động ở áp suất dương hay âm và mức áp suất lớn nhất trong quá trình vận hành.

Yêu cầu độ kín

Cần làm rõ phương pháp làm kín, loại keo, vị trí xử lý và yêu cầu thử rò rỉ nếu có.

Vật liệu

Tôn mạ kẽm phù hợp với phần lớn hệ thống điều hòa và thông gió thông thường. Inox được sử dụng tại môi trường ẩm, ăn mòn hoặc yêu cầu vệ sinh cao.

Phương án bảo ôn

Đường cấp khí lạnh cần được bảo ôn kín, đặc biệt tại khu vực mối nối, để hạn chế đọng sương và thất thoát nhiệt.

Khả năng vận chuyển và lắp đặt

Chiều dài từng đoạn phải phù hợp với đường vận chuyển, thang hàng, cửa kỹ thuật và không gian thao tác trên trần.

7. Lưu ý khi thi công

Trước khi lắp nẹp, hai đầu ống phải thẳng, không móp và nằm đúng tim tuyến. Không nên dùng thanh nẹp để kéo ép hai đoạn ống đang bị lệch.

Sau khi kết nối cần kiểm tra:

nẹp đã được lắp đủ chiều dài;

các góc không bị hở;

keo làm kín liên tục;

thân ống không bị vặn;

tăng cứng đúng vị trí;

hệ treo chắc chắn;

bảo ôn không bị rách;

mã tuyến đúng với bản vẽ.

Mối nối nên được kiểm tra trước khi bọc bảo ôn hoặc đóng trần. Việc sửa chữa sau khi hoàn thiện thường tốn nhiều thời gian và vật tư hơn.

8. Giá ống gió vuông nẹp C phụ thuộc vào yếu tố nào?

Giá sản phẩm được xác định dựa trên:

loại và chiều dày vật liệu;

kích thước ống;

tổng diện tích gia công;

tỷ lệ ống thẳng và phụ kiện;

quy cách thanh nẹp;

phương án tăng cứng;

yêu cầu làm kín;

bảo ôn hoặc cách âm;

số lượng đặt hàng;

tiến độ và địa điểm giao hàng.

Khách hàng nên gửi bản vẽ HVAC hoặc bảng thống kê chi tiết để đơn vị sản xuất bóc tách chính xác, thay vì chỉ yêu cầu báo giá theo tổng diện tích.

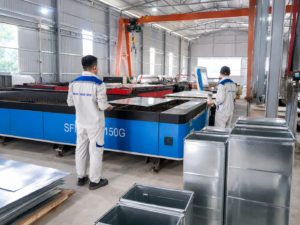

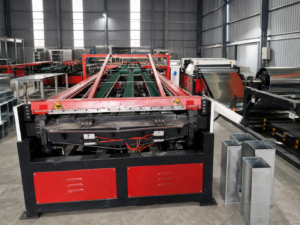

9. Gia công ống gió vuông nẹp C tại Kaiyo Việt Nam

Kaiyo Việt Nam nhận gia công ống gió vuông nẹp C bằng tôn mạ kẽm hoặc inox theo kích thước thực tế của từng công trình. Sản phẩm có thể được sản xuất đồng bộ cùng cút, côn, chạc, hộp gió và các phụ kiện HVAC, giúp đầu nối khớp chính xác và hạn chế cắt sửa tại công trường.

Với những dự án chung cư, văn phòng, khách sạn hoặc công trình cải tạo, Kaiyo hỗ trợ bóc tách theo shop drawing, lựa chọn cách chia đoạn, chiều dày và phương án tăng cứng phù hợp. Quy trình sản xuất đồng bộ giúp rút ngắn thời gian lắp đặt, kiểm soát tốt kích thước và đáp ứng tiến độ giao hàng của dự án.

Khách hàng chỉ cần gửi bản vẽ, bảng thống kê, vật liệu, chiều dày và số lượng để được tư vấn và lập báo giá.

Để hoàn thiện phương án đường ống, bạn có thể tham khảo thêm độ dày tôn theo kích thước và áp suất và so sánh ống gió vuông và ống gió tròn. Các nội dung này giúp đối chiếu cấu tạo, vật liệu, yêu cầu gia công và điều kiện vận hành trước khi chốt phương án. Bạn cũng có thể xem thêm cấu tạo ống gió vuông nẹp C trên website Gia Công Ống Gió Kaiyo.
