Bảo Ôn Ống Gió Là Gì? Vị Trí Nào Cần Bọc Bảo Ôn?

Bảo ôn ống gió là gì? Những vị trí nào cần bọc bảo ôn?

Không phải mọi đường ống gió đều cần bọc cách nhiệt. Tuy nhiên, với tuyến dẫn khí lạnh, khí nóng hoặc đi qua khu vực có nhiệt độ và độ ẩm khác biệt, thiếu bảo ôn có thể gây thất thoát năng lượng, đọng nước và làm hư hỏng trần hoàn thiện.

Trong hệ thống điều hòa, lớp bảo ôn đặc biệt quan trọng tại các đoạn ống dẫn khí lạnh từ AHU, FCU hoặc PAU đến khu vực sử dụng. Khi nhiệt độ bề mặt ống thấp hơn điểm sương của không khí xung quanh, hơi ẩm sẽ ngưng tụ thành nước trên thân ống, mặt bích, van và hộp gió.

Vì vậy, lựa chọn bảo ôn phải dựa trên nhiệt độ khí, độ ẩm môi trường, vị trí lắp đặt, vật liệu và yêu cầu vận hành. Không nên bọc toàn bộ hệ thống theo thói quen, nhưng cũng không nên bỏ bảo ôn chỉ để giảm chi phí ban đầu.

1. Bảo ôn ống gió là gì?

Bảo ôn ống gió là việc bọc vật liệu cách nhiệt quanh thân ống, phụ kiện và thiết bị liên quan nhằm làm chậm quá trình truyền nhiệt giữa không khí bên trong với môi trường bên ngoài.

Một lớp bảo ôn hoàn chỉnh thường gồm:

vật liệu cách nhiệt;

lớp cản ẩm hoặc cản hơi;

băng keo và keo dán mối nối;

lớp bảo vệ ngoài nếu lắp ở nơi dễ va đập hoặc ngoài trời;

đinh ghim, chốt giữ hoặc phụ kiện cố định.

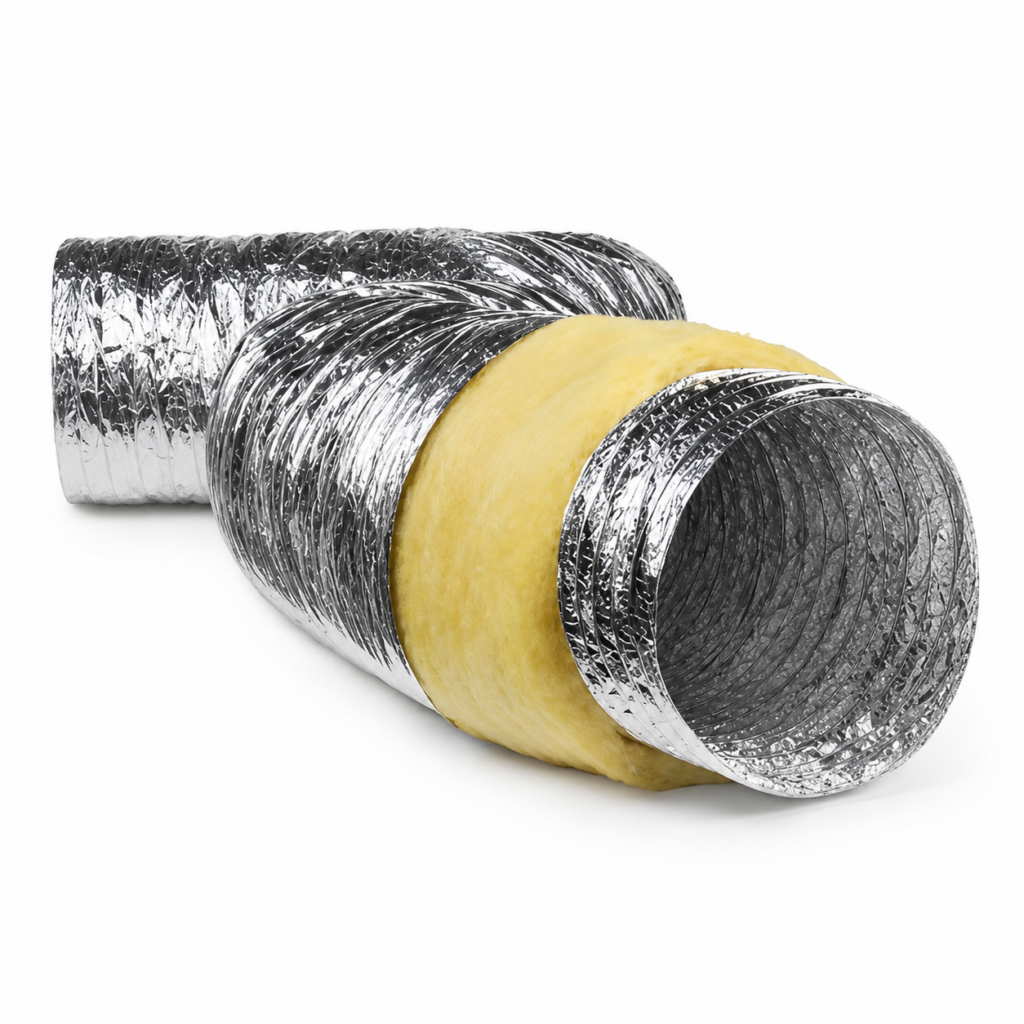

Với bông thủy tinh và bông khoáng, lớp giấy bạc phía ngoài thường đóng vai trò cản ẩm và bảo vệ bề mặt. Với cao su lưu hóa dạng ô kín, bản thân vật liệu có khả năng hạn chế hơi ẩm xâm nhập tốt hơn, nhưng các mép nối vẫn phải được dán kín.

Tài liệu kỹ thuật về hệ thống ống HVAC cách nhiệt xác định hai chức năng chính của lớp bọc là giảm lượng nhiệt thu vào hoặc thất thoát qua thành ống và kiểm soát hiện tượng ngưng tụ ẩm.

Bảo ôn có tác dụng gì?

Hạn chế thất thoát nhiệt: Khí lạnh đi qua khoang trần nóng sẽ bị tăng nhiệt nếu thành ống không được cách nhiệt. Tương tự, khí nóng sẽ mất nhiệt khi đi qua khu vực lạnh.

Hạn chế đọng sương: Lớp cách nhiệt giúp nhiệt độ bề mặt ngoài không giảm xuống dưới điểm sương. Điều kiện này chỉ đạt được khi chiều dày phù hợp và lớp cản ẩm không bị gián đoạn.

Bảo vệ kiến trúc: Kiểm soát ngưng tụ giúp hạn chế nước nhỏ xuống trần, làm ố tấm thạch cao hoặc gây ẩm cho các hệ thống kỹ thuật lân cận.

Hỗ trợ giảm truyền âm: Một số vật liệu dạng sợi có thể giảm phần nào tiếng ồn truyền qua thành ống. Tuy nhiên, bảo ôn không thay thế được ống tiêu âm hoặc hộp tiêu âm chuyên dụng.

2. Những vị trí nào cần bọc bảo ôn?

2.1. Đường cấp khí lạnh từ AHU, FCU và thiết bị điều hòa

Đây là nhóm cần bảo ôn phổ biến nhất.

Không khí sau khi được làm lạnh có nhiệt độ thấp hơn khoang trần, phòng kỹ thuật hoặc môi trường ngoài trời. Nếu không bọc cách nhiệt, khí trong ống sẽ thu nhiệt và bề mặt tôn có thể xuất hiện nước ngưng tụ.

Phạm vi cần bọc thường bao gồm:

tuyến cấp chính;

các nhánh phân phối;

cút, côn và chạc;

hộp gió;

cổ nối cửa gió;

đoạn ống mềm;

van điều chỉnh lưu lượng;

các mặt bích nằm trên tuyến khí lạnh.

Không nên chỉ bọc thân ống rồi để hở mặt bích, cổ gió hoặc thân van. Những điểm không liên tục này có thể trở thành cầu nhiệt và là nơi xuất hiện đọng sương đầu tiên.

2.2. Đường cấp khí tươi đã được xử lý nhiệt

Cần phân biệt hai trường hợp:

Khí tươi đưa trực tiếp từ ngoài vào mà chưa làm lạnh.

Khí tươi đã đi qua PAU, AHU hoặc thiết bị xử lý nhiệt ẩm.

Với khí tươi đã được làm lạnh hoặc hút ẩm, đường ống nên được xem như tuyến cấp điều hòa và cần bọc bảo ôn phù hợp.

Nếu khí tươi chưa xử lý có nhiệt độ gần môi trường xung quanh, bảo ôn có thể không cần thiết. Tuy nhiên, vẫn phải kiểm tra nguy cơ ngưng tụ, đặc biệt khi đường ống đưa không khí nóng ẩm đi qua không gian điều hòa lạnh.

2.3. Đường hồi gió đi qua khu vực nóng ẩm

Không phải mọi đường hồi đều cần bảo ôn. Tuy nhiên, đường hồi nên được bọc khi:

nhiệt độ khí hồi thấp hơn đáng kể so với môi trường xung quanh;

tuyến đi qua mái, tầng kỹ thuật nóng hoặc tầng hầm ẩm;

hệ thống yêu cầu kiểm soát nhiệt độ chặt chẽ;

có nguy cơ ngưng tụ trên thân ống;

yêu cầu năng lượng của dự án quy định phải cách nhiệt.

Một số tiêu chuẩn năng lượng quy định cách nhiệt cho cả đường cấp và đường hồi tùy vị trí, điều kiện không gian và loại hệ thống. Vì vậy, không nên mặc định rằng “ống hồi luôn không cần bảo ôn”.

2.4. Đường ống đi qua khu vực không điều hòa

Các vị trí có chênh lệch nhiệt độ và độ ẩm lớn thường cần được ưu tiên:

khoang mái;

trần kỹ thuật không điều hòa;

tầng hầm ẩm;

giếng kỹ thuật;

phòng máy nóng;

nhà kho;

khu vực sản xuất;

không gian ngoài trời.

Ống dẫn khí lạnh đi qua khoang mái nóng ẩm có nguy cơ đọng sương cao hơn tuyến nằm hoàn toàn trong phòng điều hòa. Lớp bảo ôn tại các vị trí này có thể phải tăng chiều dày hoặc bổ sung lớp bảo vệ theo tính toán thiết kế.

2.5. Đường ống lắp ngoài trời

Bảo ôn ngoài trời không chỉ cần cách nhiệt mà còn phải chịu:

nắng;

mưa;

tia tử ngoại;

gió;

va đập;

nước đọng;

biến đổi nhiệt độ.

Lớp giấy bạc mỏng không nên được xem là lớp hoàn thiện ngoài trời lâu dài. Phía ngoài bảo ôn thường cần bổ sung tôn nhôm, inox, tôn mạ hoặc hệ áo bảo vệ được chỉ định trong hồ sơ.

Các mép ghép của áo ngoài phải được bố trí để hạn chế nước mưa xâm nhập vào lớp cách nhiệt. Bảo ôn bị thấm nước sẽ giảm hiệu quả nhiệt và rất khó khô hoàn toàn.

2.6. Hộp gió, plenum box và cổ cửa cấp lạnh

Hộp gió nằm ngay trước cửa khuếch tán thường chứa không khí lạnh. Nếu hộp không được bọc hoặc bọc không liên tục, nước có thể đọng trên bề mặt rồi nhỏ trực tiếp xuống trần.

Cần chú ý các vị trí:

đáy hộp gió;

cổ tròn nối ống mềm;

mặt tiếp xúc với cửa gió;

mối ghép hộp;

ty treo xuyên qua lớp bảo ôn;

van OBD gắn sau cửa.

Lớp bảo ôn phải ôm kín hộp nhưng không cản trở việc tháo lõi cửa gió, chỉnh van hoặc bảo trì.

2.7. Van và phụ kiện trên tuyến khí lạnh

Van VCD, van một chiều, cửa thăm, bạt nối mềm và các phụ kiện kim loại đều có thể trở thành điểm lạnh.

Với van cần thao tác, lớp bảo ôn phải được xử lý sao cho:

che kín phần thân tiếp xúc với khí lạnh;

không cản trở trục van;

vẫn đọc được chỉ thị vị trí;

có thể tháo bảo trì;

không tạo khe hở quanh cổ và mặt bích.

Chỉ bọc ống nhưng để toàn bộ thân van lộ ra có thể khiến van đọng nước dù hai đoạn ống bên cạnh không gặp sự cố.

2.8. Đường ống dẫn khí nóng

Bảo ôn cũng được sử dụng cho đường dẫn khí nóng nhằm:

giảm mất nhiệt;

hạn chế nhiệt truyền vào phòng;

giảm nhiệt độ bề mặt có thể tiếp xúc;

bảo vệ các hệ thống lân cận;

duy trì điều kiện công nghệ.

Vật liệu phải phù hợp với nhiệt độ làm việc. Không nên dùng cao su lưu hóa hoặc PE foam thông thường cho tuyến có nhiệt độ vượt giới hạn của sản phẩm.

3. Những vị trí nào thường không cần bảo ôn?

Ống gió có thể không cần bọc khi nhiệt độ khí bên trong gần với môi trường xung quanh và không có nguy cơ ngưng tụ hoặc thất thoát nhiệt đáng kể.

Các ứng dụng thường gặp gồm:

hút khí nhà vệ sinh;

hút khí kho;

thông gió phòng kỹ thuật;

cấp gió làm mát thông thường không qua xử lý lạnh;

hút thải tại khu vực có nhiệt độ gần môi trường;

đoạn ống nằm hoàn toàn trong không gian có cùng điều kiện nhiệt độ.

Tuy nhiên, đây chỉ là nguyên tắc chung. Ví dụ, đường hút nhà vệ sinh đi ngoài trời hoặc qua khu vực lạnh vẫn có thể cần xử lý cách nhiệt để hạn chế ngưng tụ bên trong.

Quyết định cuối cùng nên dựa trên nhiệt độ, độ ẩm, vị trí tuyến ống và yêu cầu thiết kế, không chỉ dựa vào tên gọi “cấp”, “hồi” hay “hút”.

Không nhầm bảo ôn với chống cháy

Ống hút khói hoặc đường ống yêu cầu giới hạn chịu lửa EI phải sử dụng hệ cấu tạo chống cháy được thiết kế và đánh giá phù hợp.

Bông khoáng bọc ngoài ống có thể hỗ trợ cách nhiệt và có đặc tính chịu nhiệt, nhưng không tự động biến đường ống thành hệ EI. Bảo ôn nhiệt, tiêu âm và bảo vệ chống cháy là ba yêu cầu khác nhau.

4. Các vật liệu bảo ôn ống gió phổ biến

Kaiyo sử dụng nhiều dạng vật liệu như bông thủy tinh, bông khoáng và cao su lưu hóa tùy cấu tạo ống gió, yêu cầu cách nhiệt hoặc tiêu âm.

Không có vật liệu nào phù hợp cho mọi vị trí. Khi lựa chọn cần xem xét:

nhiệt độ không khí;

nhiệt độ và độ ẩm môi trường;

hệ số dẫn nhiệt;

chiều dày;

khả năng cản hơi nước;

phản ứng với lửa;

khả năng chịu va đập;

điều kiện trong nhà hoặc ngoài trời;

yêu cầu vệ sinh;

khả năng bảo trì.

5. Vì sao ống đã bảo ôn vẫn bị đọng sương?

Bọc bảo ôn không đúng kỹ thuật vẫn có thể gây ngưng tụ. Những nguyên nhân phổ biến gồm:

Chiều dày không đủ

Lớp cách nhiệt quá mỏng không duy trì được nhiệt độ bề mặt ngoài trên điểm sương, đặc biệt tại khu vực nóng ẩm.

Chiều dày không nên chọn theo thói quen. Nó cần được xác định theo vật liệu, nhiệt độ khí, điều kiện môi trường và yêu cầu của dự án.

Lớp cản ẩm bị hở

Hơi ẩm có thể đi qua khe hở tại mép nối, lỗ đinh ghim hoặc vết rách rồi ngưng tụ trên bề mặt tôn lạnh bên trong.

Cần dán kín toàn bộ:

mép dọc;

mép ngang;

góc hộp;

vị trí xuyên ty;

cổ nhánh;

mặt bích;

khu vực sửa chữa.

Bảo ôn bị nén

Đai treo, dây buộc hoặc cấu kiện đỡ có thể ép mỏng lớp cách nhiệt. Vị trí bị nén trở thành cầu nhiệt và thường xuất hiện đọng nước trước.

Bỏ hở van, bích và phụ kiện

Một đoạn ống được bọc kín nhưng mặt bích hoặc van để lộ vẫn có thể đọng sương. Phạm vi bảo ôn phải liên tục trên toàn bộ tuyến lạnh.

Vật liệu bị ướt

Bông thủy tinh hoặc bông khoáng thấm nước sẽ giảm khả năng cách nhiệt. Chỉ bọc thêm lớp giấy bạc bên ngoài mà không thay phần vật liệu ướt thường không giải quyết triệt để sự cố.

Hiện tượng đọng sương xuất hiện khi nhiệt độ bề mặt thấp hơn điểm sương, kết hợp với độ ẩm cao và lớp cách nhiệt hoặc cản ẩm không bảo đảm.

6. Quy trình lựa chọn và thi công bảo ôn

Xác định điều kiện nhiệt ẩm

Cần biết nhiệt độ khí trong ống, nhiệt độ môi trường và độ ẩm tại nơi tuyến ống đi qua. Đây là cơ sở để chọn vật liệu và chiều dày.

Xác định phạm vi cần bọc

Shop drawing nên đánh dấu rõ:

tuyến cần bảo ôn;

tuyến không cần bảo ôn;

chiều dày từng khu vực;

loại vật liệu;

cấu tạo ngoài trời;

phạm vi bọc van và phụ kiện.

Không nên để đội thi công tự quyết định tại hiện trường.

Thử kín trước khi bọc

Ống gió nên được kiểm tra độ kín trước khi bảo ôn. Nếu bọc quá sớm, các mối ghép bị che khuất và việc tìm, sửa điểm rò sẽ khó khăn hơn.

Làm sạch bề mặt

Bề mặt ống cần khô, sạch bụi, dầu và nước. Keo dán trên bề mặt bẩn dễ bong, làm lớp cản ẩm mất liên tục.

Bọc liên tục

Vật liệu phải tiếp xúc đều với thân ống, không để khe hở, không nén quá mức và không bỏ sót bích, cổ hoặc phụ kiện.

Kiểm tra trước khi đóng trần

Cần kiểm tra:

mối nối đã kín chưa;

giấy bạc có bị rách không;

đai treo có làm lõm bảo ôn không;

van có thao tác được không;

bảo ôn có bị ướt không;

lớp ngoài trời đã chống nước chưa.

7. Bảo ôn ống gió tại Kaiyo Việt Nam

Kaiyo Việt Nam nhận gia công ống gió vuông, chữ nhật, tròn và các phụ kiện theo kích thước thực tế của công trình. Tùy hệ thống, sản phẩm có thể được kết hợp với bông thủy tinh, bông khoáng, cao su lưu hóa hoặc cấu tạo cách nhiệt được chỉ định.

Kaiyo hỗ trợ đồng bộ ống, cút, côn, chạc, hộp gió và van, giúp việc bọc bảo ôn tại các mối nối thuận lợi hơn. Khách hàng nên cung cấp bản vẽ, nhiệt độ khí, vị trí lắp đặt, loại vật liệu, chiều dày và yêu cầu lớp bảo vệ để được báo giá đúng cấu hình.

8. Câu hỏi thường gặp

Tất cả ống gió điều hòa có phải bọc bảo ôn không?

Không. Bảo ôn cần thiết khi có chênh lệch nhiệt độ, nguy cơ đọng sương hoặc yêu cầu hạn chế thất thoát nhiệt. Một số tuyến thông gió có nhiệt độ gần môi trường có thể không cần bọc.

Đường hồi gió có cần bảo ôn không?

Có thể cần nếu đường hồi đi qua khu vực nóng ẩm, ngoài trời hoặc có chênh lệch nhiệt độ đáng kể. Không nên mặc định mọi đường hồi đều được bỏ bảo ôn.

Bảo ôn có giúp ống gió kín hơn không?

Không. Độ kín khí phải được xử lý tại mối ghép, bích và cổ nhánh. Lớp bảo ôn chỉ nên thi công sau khi đường ống đã được kiểm tra độ kín.

Bông thủy tinh hay cao su lưu hóa tốt hơn?

Mỗi vật liệu phù hợp với điều kiện khác nhau. Bông thủy tinh có lợi thế về cách nhiệt và hỗ trợ giảm âm; cao su lưu hóa linh hoạt và thuận lợi hơn trong kiểm soát hơi ẩm. Cần so sánh theo yêu cầu cụ thể.

Bọc bông khoáng có làm ống gió đạt EI không?

Không tự động. Hệ ống chịu lửa phải có cấu tạo, vật liệu, chiều dày và chi tiết lắp đặt phù hợp với giải pháp EI được phê duyệt.

Khi nào nên bọc bảo ôn?

Nên thi công sau khi lắp đặt và thử kín đường ống, nhưng trước khi đóng trần hoặc che khuất hệ thống.

9. Kết luận

Bảo ôn ống gió là lớp cách nhiệt giúp hạn chế trao đổi nhiệt và kiểm soát ngưng tụ trên đường ống HVAC. Những vị trí cần ưu tiên gồm đường cấp lạnh, khí tươi đã xử lý, đường hồi đi qua vùng nóng ẩm, tuyến ngoài trời, hộp gió, cổ cửa cấp và các van nằm trên tuyến lạnh.

Các đường hút hoặc thông gió có nhiệt độ gần môi trường thường không cần bảo ôn, nhưng vẫn phải đánh giá theo điều kiện lắp đặt thực tế.

Hiệu quả bảo ôn không chỉ phụ thuộc vào vật liệu. Chiều dày, lớp cản ẩm, cách xử lý mặt bích, ty treo, van và mối nối mới quyết định hệ thống có bị đọng sương hay không.
