Van chặn lửa – Giải pháp kiểm soát cháy lan hiệu quả cho hệ thống thông gió HVAC

Trong các công trình hiện đại, hệ thống thông gió và điều hòa không khí (HVAC) ngày càng đóng vai trò quan trọng trong việc duy trì chất lượng môi trường bên trong công trình. Từ các tòa nhà cao tầng, trung tâm thương mại, bệnh viện, nhà máy sản xuất đến các khu công nghiệp, hệ thống đường ống gió giúp vận chuyển và phân phối không khí đến từng khu vực sử dụng.

Tuy nhiên, trong trường hợp xảy ra sự cố cháy, chính hệ thống đường ống gió lại có thể trở thành con đường truyền dẫn khiến lửa, khói và khí nóng lan nhanh từ khu vực này sang khu vực khác nếu không có giải pháp kiểm soát phù hợp.

Van chặn lửa (Fire Damper) là thiết bị chuyên dụng được lắp đặt trên hệ thống đường ống gió nhằm kiểm soát quá trình lan truyền của đám cháy qua hệ thống HVAC. Khi nhiệt độ tăng đến ngưỡng kích hoạt hoặc nhận tín hiệu điều khiển từ hệ thống báo cháy, van sẽ đóng lại, tạo thành một lớp ngăn cách giúp hạn chế sự truyền nhiệt, khói và ngọn lửa giữa các khu vực trong công trình.

Với định hướng phát triển các sản phẩm cơ điện phục vụ công trình hiện đại, Công ty TNHH Sản xuất, Thương mại và Xây lắp Kaiyo Việt Nam cung cấp các dòng van chặn lửa đa dạng về thiết kế, cấp độ chịu lửa và phương án điều khiển, đáp ứng yêu cầu của nhiều hệ thống HVAC khác nhau.

Tổng quan về van chặn lửa

Van chặn lửa là một bộ phận quan trọng trong hệ thống phòng cháy chữa cháy thụ động, thường được bố trí tại các vị trí:

• Đường ống gió xuyên qua tường, vách ngăn cháy.
• Đường ống gió xuyên tầng.
• Khu vực phân chia khoang cháy.
• Các vị trí yêu cầu kiểm soát sự lan truyền của khói và nhiệt.

Trong điều kiện hoạt động bình thường, van duy trì trạng thái mở nhằm đảm bảo lưu lượng không khí trong hệ thống thông gió. Khi xảy ra cháy, cơ cấu kích hoạt sẽ tác động để đóng cánh van, hạn chế việc truyền lửa và khói qua đường ống.

Tùy theo yêu cầu của từng dự án, van chặn lửa có thể được lựa chọn theo:

• Loại đường ống sử dụng.
• Kích thước hệ thống.
• Cấp độ chịu lửa EI.
• Cơ cấu vận hành.
• Yêu cầu kết nối với hệ thống điều khiển trung tâm.

Cấu tạo của van chặn lửa

Một bộ van chặn lửa hoàn chỉnh bao gồm nhiều bộ phận được thiết kế nhằm đảm bảo khả năng vận hành ổn định trong điều kiện nhiệt độ cao.

Thân van:

Thân van được chế tạo từ vật liệu kim loại có độ bền cao, đảm bảo khả năng chịu lực, chịu nhiệt và duy trì hình dạng trong quá trình hoạt động.

Kết cấu thân được thiết kế phù hợp với từng loại hệ thống:

• Van dạng vuông/chữ nhật cho đường ống gió vuông.
• Van dạng tròn cho hệ thống ống gió tròn.
• Các dòng van đặc biệt theo yêu cầu thiết kế.

Cánh van:

Cánh van là bộ phận trực tiếp thực hiện quá trình đóng mở. Trong điều kiện vận hành thông thường, cánh van mở để đảm bảo lưu thông không khí.

Khi xảy ra cháy, cánh van đóng kín nhằm hạn chế:

• Ngọn lửa truyền qua đường ống.
• Khí nóng lan sang khu vực khác.
• Khói phát tán trong công trình.

Cơ cấu điều khiển

Hiện nay, van chặn lửa được sử dụng phổ biến với hai phương án điều khiển:

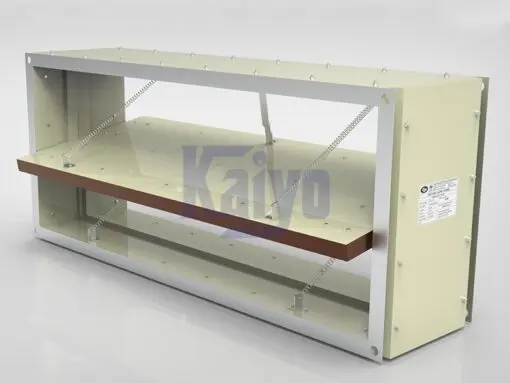

Van chặn lửa sử dụng cầu chì nhiệt

Cơ cấu cầu chì nhiệt hoạt động dựa trên sự thay đổi nhiệt độ. Khi nhiệt độ đạt mức giới hạn thiết kế, cầu chì sẽ tác động khiến van đóng lại.

Ưu điểm:

• Kết cấu đơn giản.
• Hoạt động tự động.
• Chi phí đầu tư hợp lý.
• Phù hợp với nhiều hệ thống HVAC.

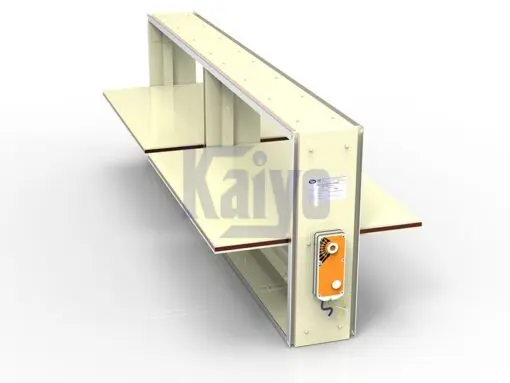

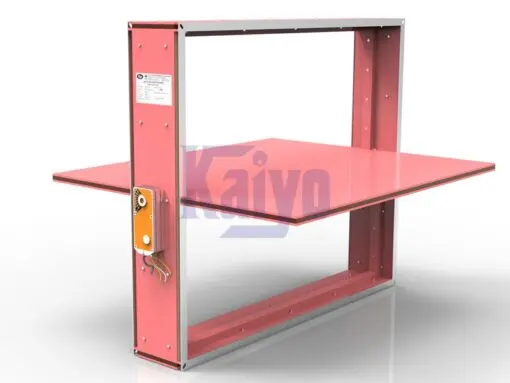

Van chặn lửa điều khiển bằng động cơ

Dòng van sử dụng động cơ điện cho phép điều khiển trạng thái đóng/mở thông qua tín hiệu từ hệ thống báo cháy hoặc hệ thống quản lý tòa nhà BMS.

Ưu điểm:

• Khả năng kiểm soát chủ động.
• Dễ dàng giám sát trạng thái hoạt động.
• Phù hợp với công trình lớn, yêu cầu tự động hóa cao.

Các dòng van chặn lửa đang được cung cấp

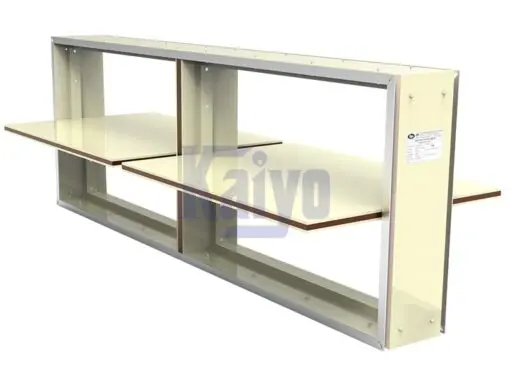

Van chặn lửa KY.FD.B/EI-60

Đây là dòng van chặn lửa sử dụng cơ cấu cầu chì nhiệt, được thiết kế cho các hệ thống đường ống gió cần khả năng bảo vệ cháy trong thời gian 60 phút.

Sản phẩm phù hợp với các vị trí cần kiểm soát cháy lan trong hệ thống thông gió, đáp ứng tiêu chuẩn thử nghiệm liên quan đến van chặn lửa như ISO 10294-1:1996 và ISO 10294-2:1999.

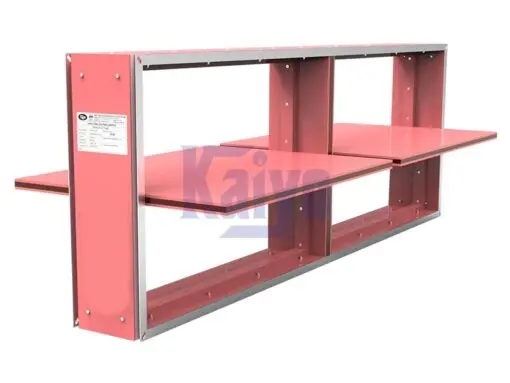

Van chặn lửa KY.FD.B/EI-90

Dòng van cầu chì nhiệt có cấp độ chịu lửa EI-90, phù hợp với các công trình yêu cầu mức độ bảo vệ cao hơn.

Sản phẩm được ứng dụng trong các hệ thống đường ống gió lớn, sử dụng tại các khu vực có yêu cầu kiểm soát cháy nghiêm ngặt.

Van chặn lửa KY.FD/EI-90

Đây là dòng van chặn lửa tiêu chuẩn EI-90, được thiết kế nhằm đáp ứng yêu cầu kiểm soát cháy lan trong các hệ thống HVAC.

Sản phẩm phù hợp cho các dự án dân dụng và công nghiệp cần giải pháp van chặn lửa có khả năng vận hành ổn định, độ bền cao.

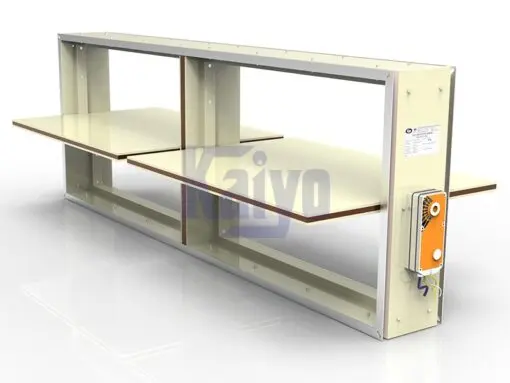

Van chặn lửa KY.MFD.B/EI-60

Dòng van sử dụng động cơ điều khiển, cho phép đóng mở theo tín hiệu điều khiển.

Sản phẩm phù hợp với các công trình yêu cầu khả năng giám sát và tích hợp hệ thống điều khiển tự động.

Van chặn lửa KY.MFD.B/EI-90

Được phát triển cho các hệ thống HVAC có yêu cầu cao về khả năng kiểm soát cháy.

Van sử dụng động cơ điện, giúp tăng khả năng chủ động trong vận hành và phù hợp với các hệ thống quản lý kỹ thuật hiện đại.

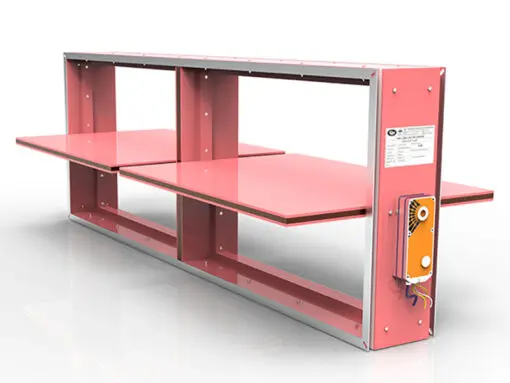

Van chặn lửa KY.MFD.B/EI-120

Đây là dòng sản phẩm có cấp độ chịu lửa cao, phù hợp với các công trình yêu cầu thời gian bảo vệ lâu hơn trong tình huống cháy.

Sản phẩm thường được lựa chọn cho các khu vực quan trọng, nơi yêu cầu cao về khả năng duy trì phân vùng cháy.

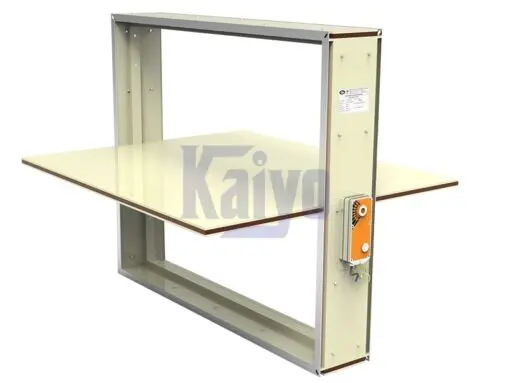

Van chặn lửa KY.MFD.N/EI-60 và KY.MFD.N/EI-90

Dòng van điều khiển động cơ dạng thiết kế tối ưu cho nhiều kích thước hệ thống đường ống.

Các sản phẩm này phù hợp với hệ thống HVAC có yêu cầu về khả năng điều khiển tự động và kiểm soát trạng thái vận hành.

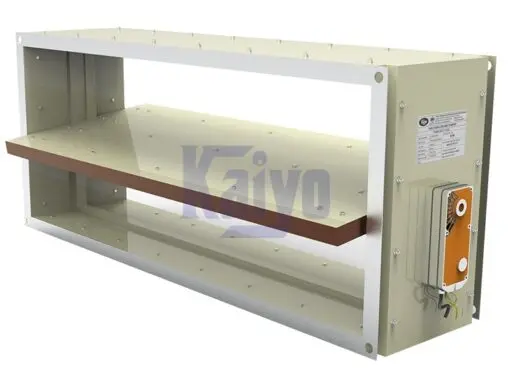

Van chặn lửa KY.MFD/EI-90

Dòng van chặn lửa sử dụng động cơ điều khiển, ứng dụng trong các hệ thống hút khói, PCCC và thông gió khẩn cấp.

Sản phẩm được thiết kế hướng tới các công trình có yêu cầu cao về khả năng phối hợp giữa hệ thống HVAC và hệ thống an toàn cháy.

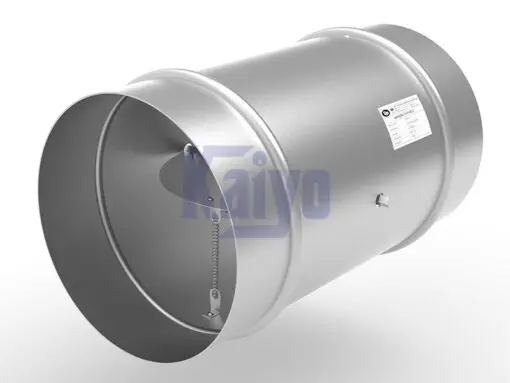

Van cầu chì tròn KY.FD-C

Van cầu chì tròn được thiết kế dành riêng cho các hệ thống đường ống gió tròn.

Với thiết kế nhỏ gọn, khả năng kết nối thuận tiện, sản phẩm phù hợp với các hệ thống thông gió sử dụng ống tròn trong công trình dân dụng và công nghiệp.Van cầu chì tròn KY.FD-C

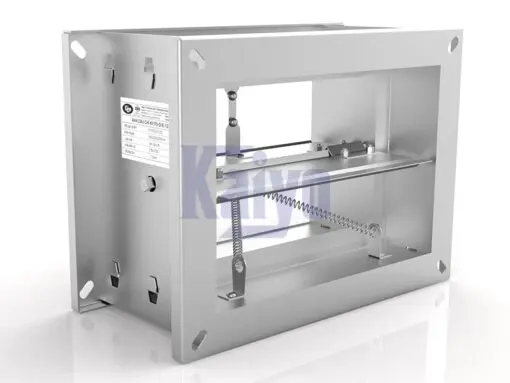

Van chặn lửa gắn cầu chì KY.FD-D/E-120

Van chặn lửa gắn cầu chì KY.FD-D/E-120 được thiết kế với cơ cấu cầu chì nhiệt, tự động đóng khi nhiệt độ đạt ngưỡng kích hoạt, giúp ngăn chặn sự lan truyền của lửa và khí nóng qua hệ thống đường ống gió. Với cấp độ chịu lửa EI-120, sản phẩm phù hợp cho các công trình yêu cầu thời gian bảo vệ cao như trung tâm thương mại, bệnh viện, nhà máy, tòa nhà cao tầng và các khu vực có yêu cầu nghiêm ngặt về an toàn phòng cháy chữa cháy.

Cấp độ chịu lửa EI của van chặn lửa

Một trong những yếu tố quan trọng khi lựa chọn van chặn lửa là cấp độ chịu lửa.

Ký hiệu EI thể hiện hai khả năng chính:

• E (Integrity): Khả năng duy trì tính toàn vẹn, hạn chế ngọn lửa xuyên qua.
• I (Insulation): Khả năng cách nhiệt, hạn chế truyền nhiệt sang khu vực bên kia.

Các cấp độ phổ biến gồm:

EI-60

Bảo vệ trong thời gian 60 phút.

EI-90

Bảo vệ trong thời gian 90 phút.

EI-120

Bảo vệ trong thời gian 120 phút.

Việc lựa chọn đúng cấp độ EI giúp đảm bảo sự phù hợp giữa thiết bị, thiết kế hệ thống và yêu cầu an toàn của công trình.

Ứng dụng thực tế của van chặn lửa

Van chặn lửa được ứng dụng rộng rãi trong:

Tòa nhà cao tầng

• Chung cư.
• Văn phòng.
• Trung tâm thương mại.
• Khách sạn.

Công trình công nghiệp

• Nhà máy sản xuất.
• Khu công nghiệp.
• Kho xưởng.
• Nhà máy có hệ thống thông gió trung tâm.

Công trình đặc thù

• Bệnh viện.
• Trường học.
• Trung tâm nghiên cứu.
• Các công trình yêu cầu cao về an toàn cháy.

Vì sao nên lựa chọn van chặn lửa Kaiyo Việt Nam?

Sản phẩm đa dạng

Hệ thống sản phẩm gồm nhiều chủng loại từ van cầu chì, van điều khiển động cơ, van dạng tròn đến các dòng van EI cao cấp, đáp ứng nhiều yêu cầu thiết kế khác nhau.

Sản xuất theo yêu cầu công trình

Các sản phẩm có thể được gia công theo kích thước, thiết kế và phương án kết nối phù hợp với từng dự án.

Đáp ứng yêu cầu kỹ thuật HVAC

Sản phẩm được phát triển dành riêng cho hệ thống thông gió, điều hòa không khí và các ứng dụng liên quan đến kiểm soát cháy lan.

Hỗ trợ tư vấn kỹ thuật

Đội ngũ kỹ thuật hỗ trợ lựa chọn chủng loại van, phương án lắp đặt và giải pháp phù hợp với từng công trình.

Van chặn lửa – Giải pháp an toàn cho hệ thống HVAC hiện đại

Trong các công trình ngày càng chú trọng đến tiêu chuẩn an toàn phòng cháy chữa cháy, việc lựa chọn thiết bị kiểm soát cháy lan phù hợp là yếu tố quan trọng ngay từ giai đoạn thiết kế và thi công.

Với danh mục sản phẩm đa dạng, khả năng sản xuất linh hoạt và kinh nghiệm trong lĩnh vực thiết bị thông gió – cơ điện, Công ty TNHH Sản xuất, Thương mại và Xây lắp Kaiyo Việt Nam mang đến giải pháp van chặn lửa đáp ứng yêu cầu kỹ thuật, độ bền và tính ứng dụng cao.
